Transistörler - FET, MOSFET - Diziler

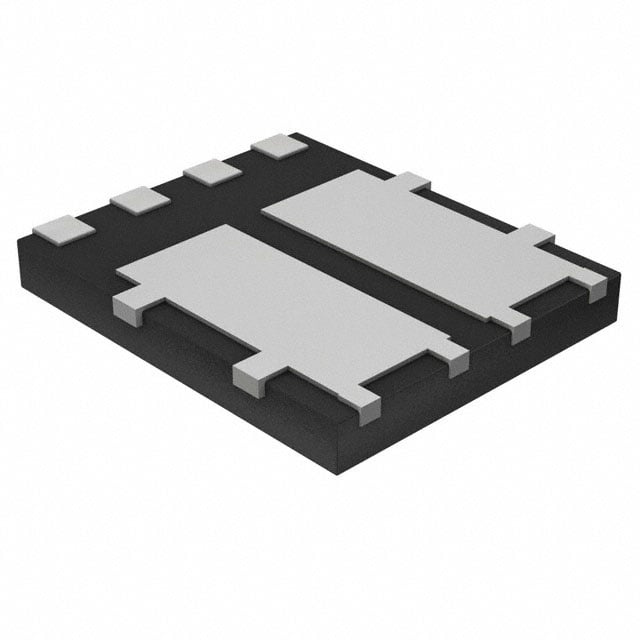

DMC1018UPD-13
MOSFET N/P-CH 12V POWERDI5060
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMC1018UPD
DMC1018UPD-13 Hakkında
DMC1018UPD-13, Diodes Incorporated tarafından üretilen dual N-Channel ve P-Channel MOSFET dizisidir. 12V/20V Drain-Source gerilimi ile çalışan bu bileşen, maksimum 9.5A (N-Channel) ve 6.9A (P-Channel) sürekli dren akımına sahiptir. PowerDI5060-8 yüzey montajlı pakette sunulan komponent, 17mOhm (4.5V, 11.8A) düşük RDS(on) değeri ile anahtarlama uygulamalarında enerji kaybını minimize eder. -55°C ile 150°C arasında çalışabilen bu transistör dizisi, motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve hızlı anahtarlama devreleri gibi uygulamalarda kullanılır. 30.4nC gate charge ve 1525pF input capacitance özellikleri ile hızlı komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.5A, 6.9A |
| Drain to Source Voltage (Vdss) | 12V, 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30.4nC @ 8V |
| Input Capacitance (Ciss) (Max) @ Vds | 1525pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.3W |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 11.8A, 4.5V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
