Transistörler - FET, MOSFET - Diziler

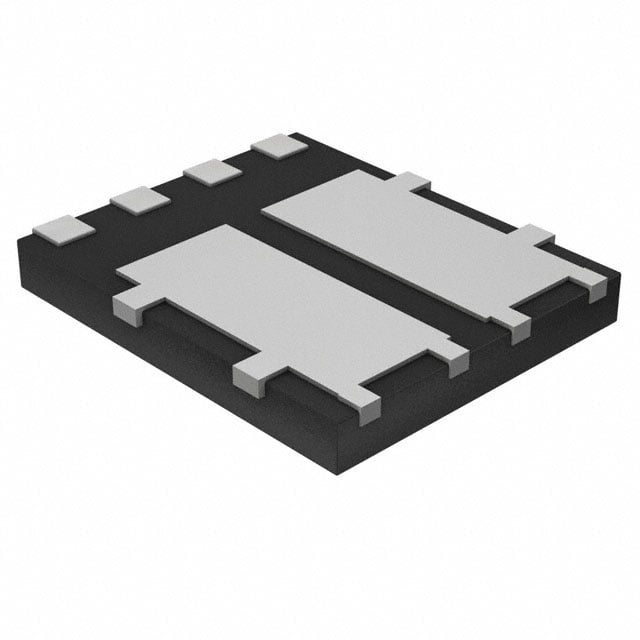

DMC1016UPD-13
MOSFET 8V 24V POWERDI5060-8
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMC1016UPD
DMC1016UPD-13 Hakkında
DMC1016UPD-13, Diodes Incorporated tarafından üretilen dual N-Channel ve P-Channel MOSFET transistör dizisidir. 8V ile 20V arasında Drain-Source geriliminde çalışabilen bu bileşen, maksimum 9.5A ve 8.7A sürekli drenaj akımı sağlar. PowerTDFN 8-pin yüzey montajlı paketinde sunulan komponent, güç uygulamaları, anahtarlama devreleri ve entegre güç yönetimi sistemlerinde kullanılır. 32nC gate charge ve 17mOhm Rds(On) değerleriyle tasarlanmıştır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Düşük ısı kaybı ve kompakt tasarımı sayesinde mobil cihazlar, güç kaynakları ve endüstriyel kontrol devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.5A, 8.7A |
| Drain to Source Voltage (Vdss) | 12V, 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 32nC @ 8V |
| Input Capacitance (Ciss) (Max) @ Vds | 1454pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.3W |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 11.8A, 4.5V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
