Transistörler - FET, MOSFET - Diziler

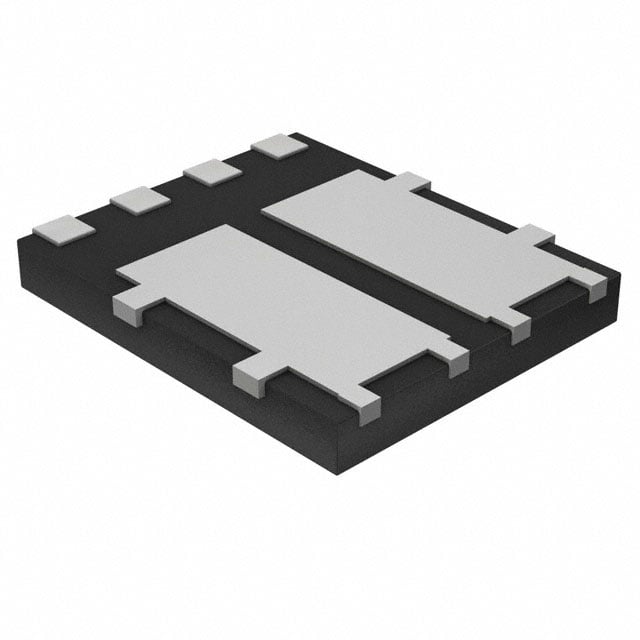

DMC1015UPD-13
MOSFET 8V 24V POWERDI5060-8
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMC1015UPD
DMC1015UPD-13 Hakkında
DMC1015UPD-13, Diodes Incorporated tarafından üretilen entegre MOSFET transistör dizisidir. N-Channel ve P-Channel kanalları içeren bu bileşen, 12V Drain-Source voltajında çalışmak üzere tasarlanmıştır. 9.5A ve 6.9A sürekli drenaj akımlarına sahip olup, 17mOhm maksimum on-state direnci ile düşük güç kaybı sağlar. PowerTDFN 8-pin paket format ile yüzey montajı uygulamalarına uygundur. -55°C ile 150°C sıcaklık aralığında güvenli çalışır. Anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.5A, 6.9A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1495pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.3W |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 11.8A, 4.5V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
