Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

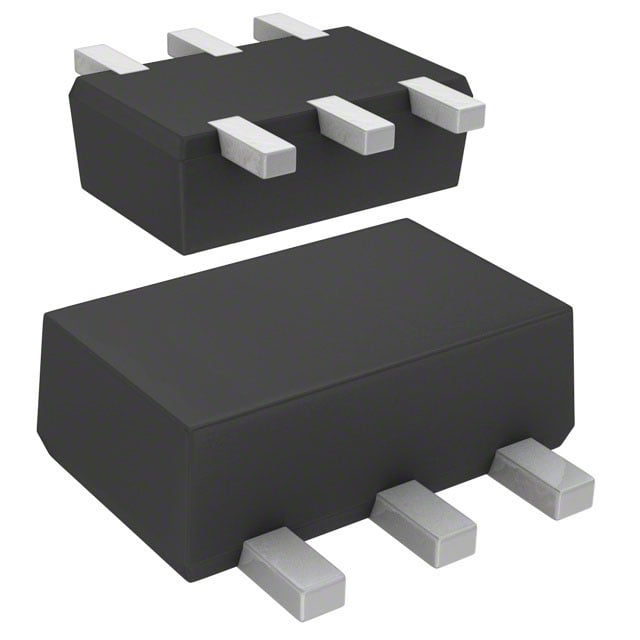

DMA566040R
TRANS PREBIAS DUAL PNP SMINI6
DMA566040R Hakkında
DMA566040R, Panasonic tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SMini6 yüzey montajlı pakette sunulan bu komponent, iki adet PNP transistörü ve entegre base/emitter direnç ağını içerir. Maksimum collector akımı 100mA, maksimum güç 150mW'dır. Vce doyum voltajı 250mV (@500µA, 10mA) ve 50V collector-emitter breakdown voltajına sahiptir. Entegre base direnci 10kΩ ve emitter-base direnci 47kΩ olup, minimum DC akım kazancı 80'dir (@5mA, 10V). Anahtarlama devreleri, darbe kontrol uygulamaları ve genel amaçlı lojik seviyeleme uygulamalarında kullanılmaya uygundur. Ön beslemeli yapısı sayesinde ekstra biyaslandırma devreleri gerektirmez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMini6-F3-B |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
