Diyotlar - Doğrultucular - Tekil

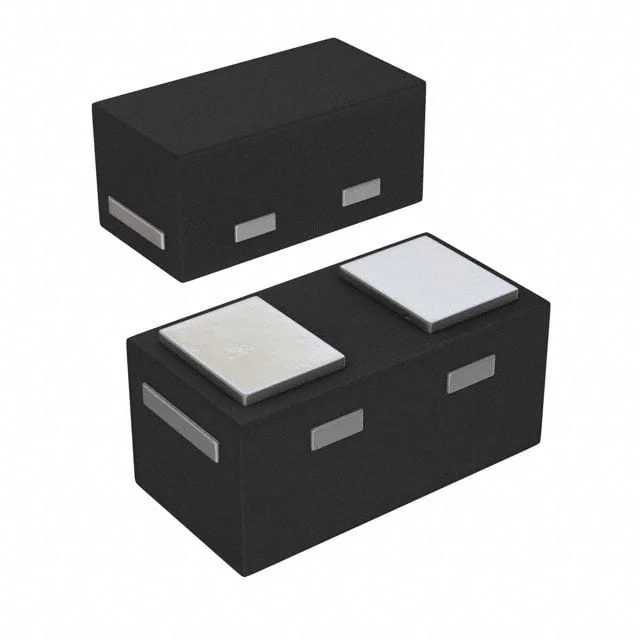

DLLFSD01LP3-7
DIODE GEN PURP 80V 100MA 2DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DLLFSD01LP3
DLLFSD01LP3-7 Hakkında
DLLFSD01LP3-7, Diodes Incorporated tarafından üretilen general purpose (genel amaçlı) rectifier diyottur. 80V ters voltaj ve 100mA ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, small signal uygulamalar için tasarlanmıştır. 0201 (0603 Metric) SMD paketinde sunulan diyot, düşük kapasitans (2.5pF @ 0V, 1MHz), hızlı reverse recovery time (4ns) ve düşük ters kaçak akımı (200nA @ 80V) özellikleriyle karakterizedir. -65°C ile 150°C arasında çalışabilen bu bileşen, güç kaynakları, AC/DC dönüştürücüler, sinyal dedektörleri ve koruma devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 200 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | X3-DFN0603-2 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
