Zener Diyotlar - Tekil

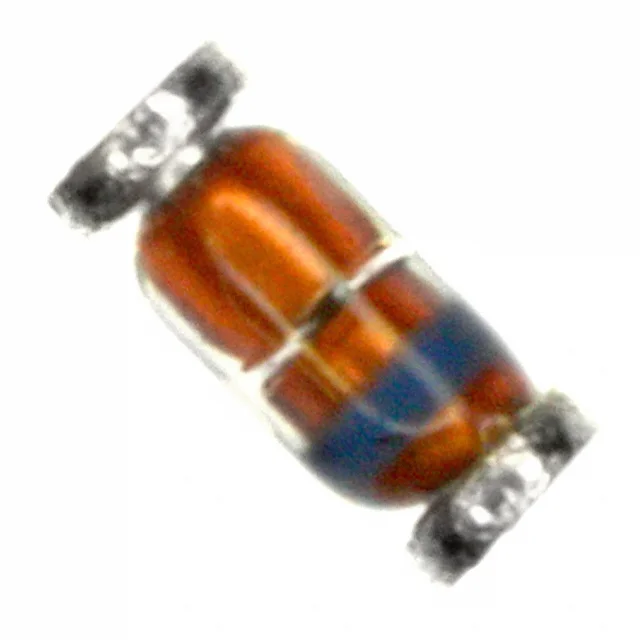

DL5256B-TP
DIODE ZENER 30V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5256B
DL5256B-TP Hakkında
DL5256B-TP, Micro Commercial Components tarafından üretilen 30V nominal değerinde bir Zener diyottur. 500mW güç kapasitesi ile tasarlanan bu komponent, Surface Mount teknolojisine uygun Mini MELF paketinde sunulmaktadır. 100nA ters sızıntı akımı ve 49 Ohm maksimum impedans değerleri ile voltaj regülasyonu ve koruma uygulamalarında kullanılır. -65°C ile 175°C arasında çalışma sıcaklığı aralığında kararlı performans sağlar. ±5% tolerans ile üretilen bu diyot, güç kaynakları, voltaj düzenleyiciler ve transient koruma devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 23 V |
| Impedance (Max) (Zzt) | 49 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 30 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
