Zener Diyotlar - Tekil

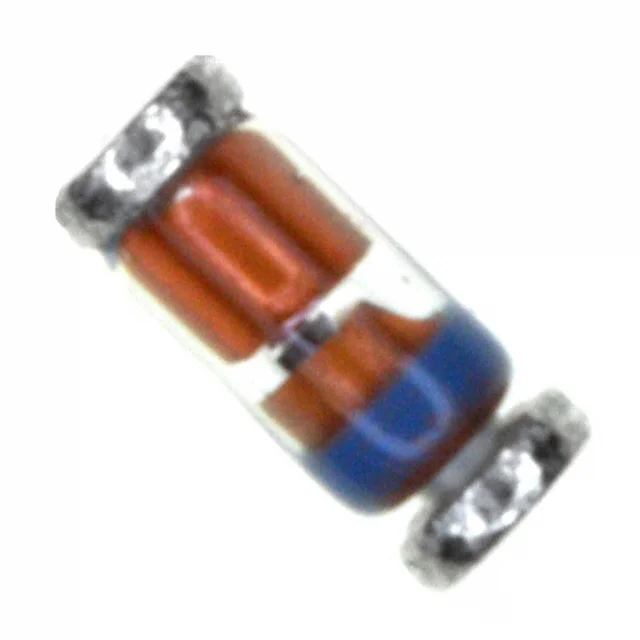

DL5249B-TP
DIODE ZENER 19V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5249B
DL5249B-TP Hakkında
DL5249B-TP, Micro Commercial Components tarafından üretilen 19V nominal gerilime sahip bir Zener diyottur. 500mW güç kapasitesi ile tasarlanmış bu bileşen, Surface Mount teknolojisini kullanan Mini MELF (DO-213AC/SOD-80) paketinde sunulmaktadır. ±5% tolerans ile ±0.95V ve ±1.05V arasında değişen Zener gerilimi garantisi sunar. 100nA ters kaçak akımı ve 23Ω maksimum empedansı ile voltaj regülasyonu ve koruma devrelerinde kullanılır. İleri yönde maksimum 1.1V gerilim düşüşü ile -65°C ile 175°C arasında çalışabilir. Şu anda üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 14 V |
| Impedance (Max) (Zzt) | 23 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 19 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
