Zener Diyotlar - Tekil

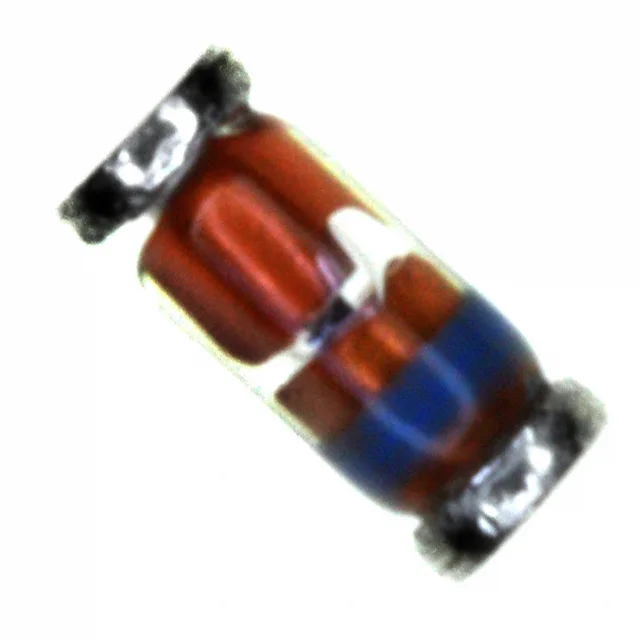

DL5248B-TP
DIODE ZENER 18V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5248B
DL5248B-TP Hakkında
DL5248B-TP, Micro Commercial Components tarafından üretilen 18V nominal değerli Zener diyottur. 500mW güç kapasitesi ile voltaj regülasyonu, gerilim koruma ve referans devrelerine uygun tasarlanmıştır. Surface mount Mini MELF (DO-213AC/SOD-80) paketinde sunulan bu bileşen, -65°C ile 175°C arasında çalışır. 21Ω maksimum impedansı ile seri stabilizatör ve süzgeç uygulamalarında kullanılır. ±5% toleransla sağlanan komponentin ters yönde 100nA sızıntı akımı ve 1.1V ön yönde voltaj düşümü özellikleri vardır. Aygıt günümüzde üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 14 V |
| Impedance (Max) (Zzt) | 21 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 18 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
