Zener Diyotlar - Tekil

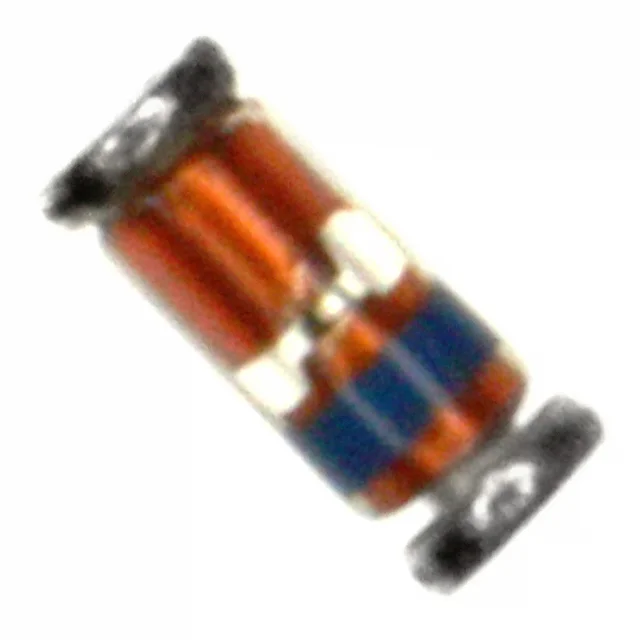

DL5247B-TP
DIODE ZENER 17V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5247B
DL5247B-TP Hakkında
DL5247B-TP, Micro Commercial Components tarafından üretilen 17V nominal voltajında bir Zener diyottur. 500mW güç kapasitesi ile bu komponent, düşük güç uygulamalarında voltaj stabilizasyonu ve regülasyonu sağlamak amacıyla kullanılır. Surface mount uyumlu Mini MELF (SOD-80) paketinde sunulan bu diyot, geniş sıcaklık aralığında (-65°C ~ 175°C) çalışabilir. ±5% tolerans ile hassas voltaj referans uygulamalarında, koruma devreleri ve güç kaynağı düzenleyicilerinde kullanılabilir. 19 Ohm maksimum impedans ve 100 nA ters sızıntı akımı özellikleri ile kararlı çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 13 V |
| Impedance (Max) (Zzt) | 19 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 17 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
