Zener Diyotlar - Tekil

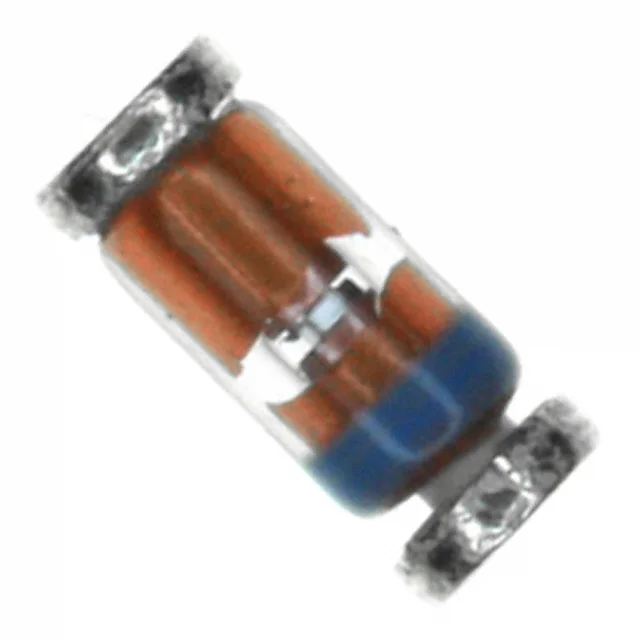

DL5245B-TP
DIODE ZENER 15V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5245B
DL5245B-TP Hakkında
DL5245B-TP, Micro Commercial Components (MCC) tarafından üretilen 15V nominal gerilime sahip bir Zener diyottur. 500mW güç kapasitesiyle tasarlanmış bu bileşen, voltaj düzenleme, over-voltage koruması ve referans gerilim uygulamalarında kullanılır. Surface mount teknolojisine uygun Mini MELF (DO-213AC/SOD-80) paketinde sunulan diyot, -65°C ile 175°C arasında çalışabilir. 16Ω maksimum empedans ve 100nA ters kaçak akımı (@11V) özellikleriyle stabil performans sağlar. ±5% tolerans ile üretilen bu bileşen, güç kaynakları, voltaj referans devreleri ve koruma uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 11 V |
| Impedance (Max) (Zzt) | 16 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
