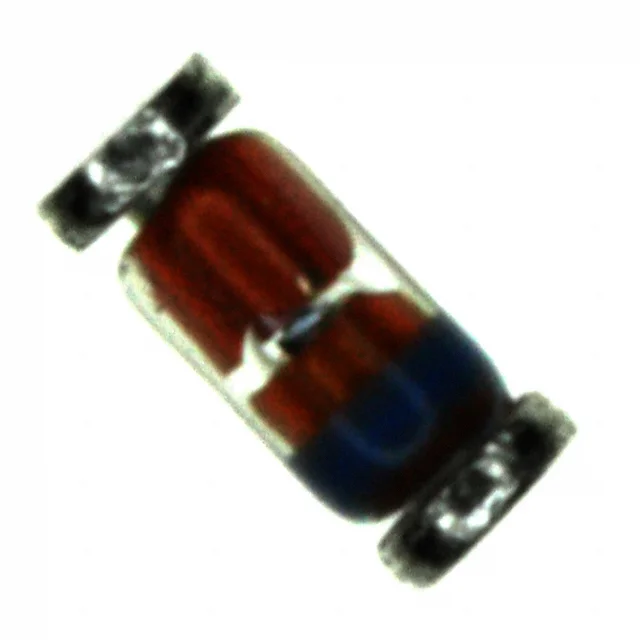

DL5242B-TP
DIODE ZENER 12V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5242B
DL5242B-TP Hakkında
DL5242B-TP, Micro Commercial Components (MCC) tarafından üretilen 12V nominal gerilim değerine sahip yüksek güç Zener diyotudur. 500mW güç kapasitesi ile orta seviye uygulamalarda voltaj stabilizasyonu ve koruma görevlerinde kullanılır. DO-213AC (Mini MELF) yüzey montaj paketine sahip bu bileşen, -65°C ile +175°C arasında çalışabilir. 30 Ohm maksimum impedans değeri ile düşük dinamik dirençli voltaj regülasyonu sağlar. Düşük geri akım (1µA @ 9.1V) karakteristiği ile güç kaynakları, LED uygulamaları ve analog devreler için voltaj referansı olarak tercih edilir. ±5% tolerans ile hassas voltaj kontrolü gerektiren uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1 µA @ 9.1 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 12 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
