Zener Diyotlar - Tekil

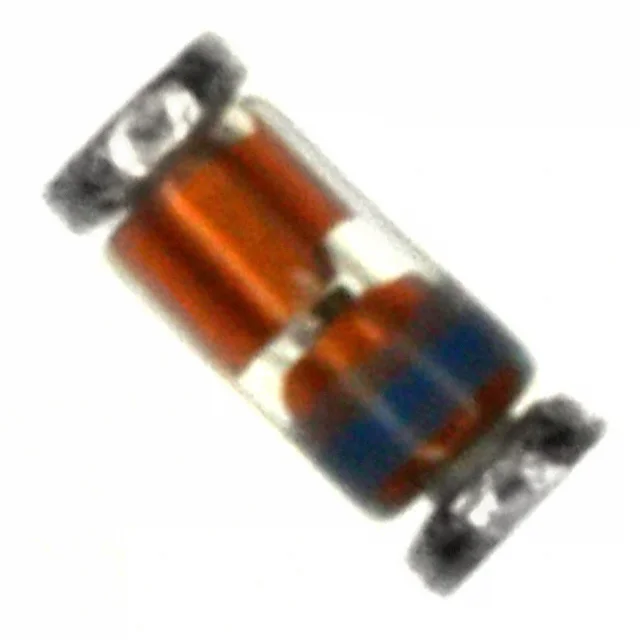

DL5241B-TP
DIODE ZENER 11V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5241B
DL5241B-TP Hakkında
DL5241B-TP, Micro Commercial Components tarafından üretilen 11V nominal değerinde bir Zener diyotudur. 500mW güç kapasitesi ile tasarlanmış bu bileşen, voltaj stabilizasyonu ve regülasyon uygulamalarında kullanılır. Surface mount teknolojisi ile DO-213AC (Mini MELF) paketinde sunulmaktadır. ±5% tolerans değerine sahip olan bileşen, -65°C ile 175°C arasında çalışma sıcaklığında işletim görebilir. 22 Ohm maksimum empedans (Zzt) ve 2 µA ters sızıntı akımı karakteristikleri ile güvenilir voltaj referansı sağlama özelliğine sahiptir. Anahtarlama devreleri, koruma devreleri ve güç kaynakları tasarımında yaygın olarak uygulanmaktadır. Bu ürün artık üretim dışında (Obsolete) olup, alternatif seçeneklerin değerlendirilmesi önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 2 µA @ 8.4 V |
| Impedance (Max) (Zzt) | 22 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 11 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
