Zener Diyotlar - Tekil

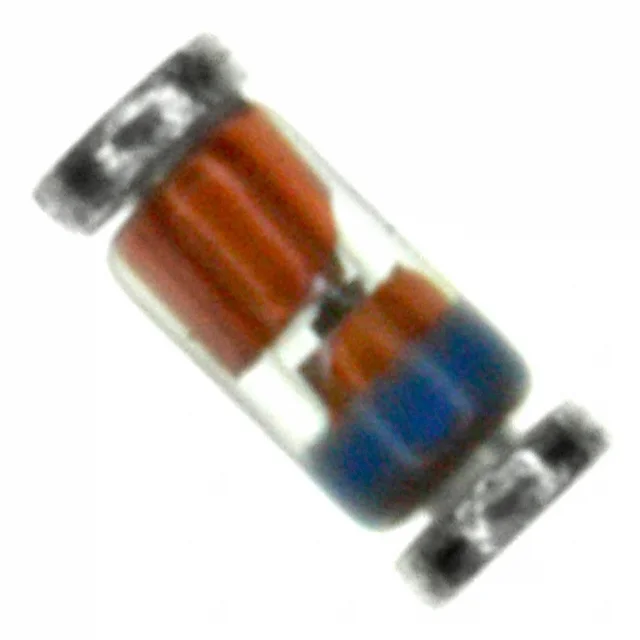

DL5232B-TP
DIODE ZENER 5.6V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5232B
DL5232B-TP Hakkında
DL5232B-TP, Micro Commercial Components tarafından üretilen 5.6V nominal voltajlı bir Zener diyottur. 500mW güç kapasitesi ile tasarlanmış olan bu bileşen, voltaj düzenleme ve koruma uygulamalarında kullanılır. Surface mount MINI MELF (DO-213AC/SOD-80) paketinde sunulan komponent, ±5% tolerans ile üretilmektedir. Maksimum 11 Ohm empedans değerine sahip olan DL5232B-TP, -65°C ile +175°C arasında çalışabilir. Ters yönde 5µA @ 3V sızıntı akımına sahiptir. Voltaj düzenleyici devrelerde, transient koruma sistemlerinde ve referans voltaj uygulamalarında tercih edilir. Ürün obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 3 V |
| Impedance (Max) (Zzt) | 11 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 5.6 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
