Zener Diyotlar - Tekil

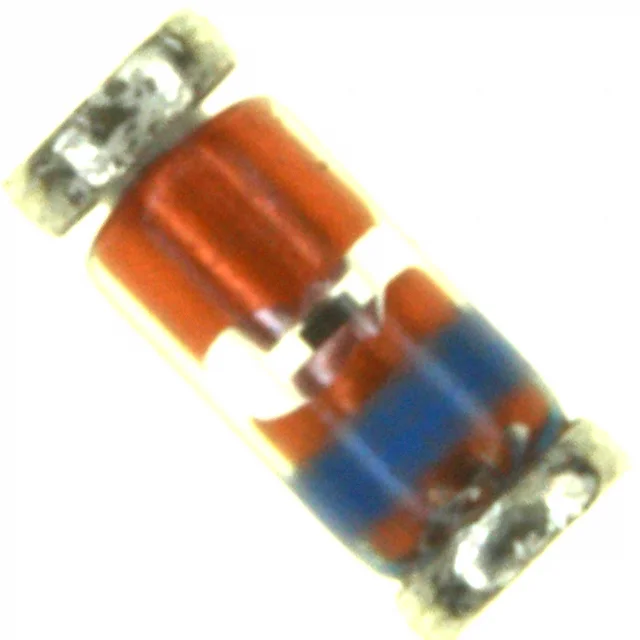

DL5228B-TP
DIODE ZENER 3.9V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5228B
DL5228B-TP Hakkında
DL5228B-TP, Micro Commercial Components tarafından üretilen 3.9V nominal Zener diyottur. 500mW güç kapasitesi ile tasarlanan bu SMD bileşen, Mini MELF (DO-213AC) paketinde sunulmaktadır. 23 Ohm maksimum Zzt impedansı ve ±5% voltaj toleransı ile hassas voltaj regülasyonu uygulamalarında kullanılır. -65°C ile 175°C arasında çalışır. Devrelerde aşırı voltaj koruması, voltaj referansı ve sinyal sınırlandırma işlevlerinde uygulanır. 1V'de 10µA ters sızıntı akımı ve 200mA'de maksimum 1.1V ileri gerilimi ile karakterize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 1 V |
| Impedance (Max) (Zzt) | 23 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 3.9 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
