Zener Diyotlar - Tekil

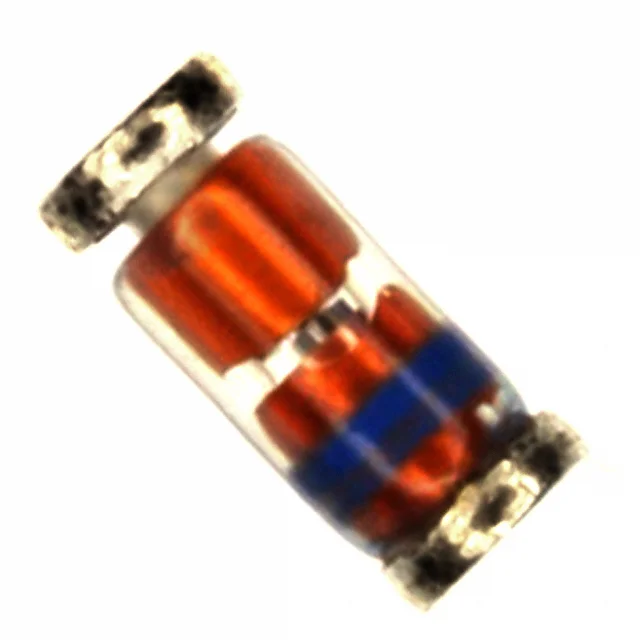

DL5227B-TP
DIODE ZENER 3.6V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5227B
DL5227B-TP Hakkında
DL5227B-TP, Micro Commercial Components tarafından üretilen 3.6V nominal değerine sahip Zener diyottur. 500mW güç kapasitesi ile tasarlanan bu bileşen, Mini MELF (DO-213AC/SOD-80) yüzey monte paketinde sunulmaktadır. 3.6V çıkış voltajı düzenleme, referans gerilimi sağlama ve aşırı gerilim koruması uygulamalarında kullanılır. Geniş çalışma sıcaklık aralığı (-65°C ~ 175°C) ve düşük reverse leakage akımı (15µA @ 1V) sayesinde güvenilir performans sağlar. ±5% voltaj toleransı ile hassas regülasyon gerektiren devre tasarımlarında tercih edilir. Özellikle kompakt PCB tasarımlarında ve yüksek yoğunluklu elektronik uygulamalarında yer alan koruma ve regülasyon devreleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 15 µA @ 1 V |
| Impedance (Max) (Zzt) | 24 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 3.6 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
