Zener Diyotlar - Tekil

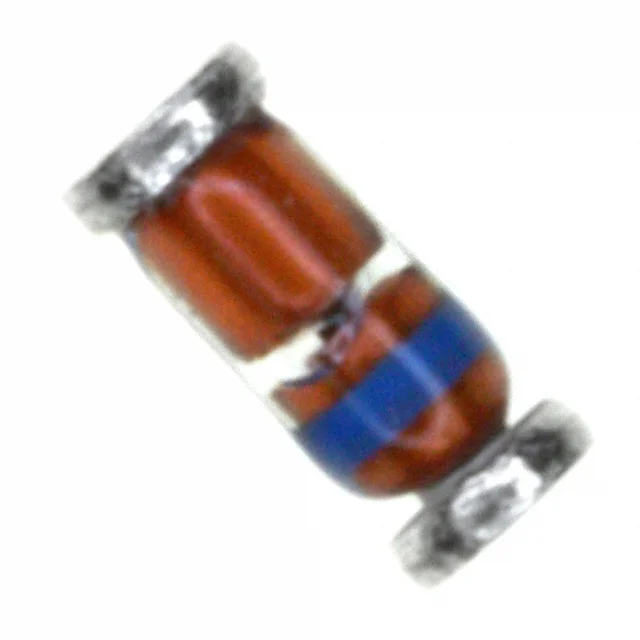

DL5226B-TP
DIODE ZENER 3.3V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL5226B
DL5226B-TP Hakkında
DL5226B-TP, Micro Commercial Components tarafından üretilen 3.3V nominal voltaj değerine sahip bir Zener diyottur. 500mW güç kapasitesi ile tasarlanan bu komponent, Mini MELF (DO-213AC/SOD-80) surface mount paketinde sunulmaktadır. ±5% voltaj toleransı ile üretilen diyot, düşük impedans (28Ω max) ve minimal reverse leakage akımı (25µA @ 1V) özellikleri sayesinde voltaj regülasyon, koruma ve referans devreleri uygulamalarında kullanılır. -65°C ile 175°C arasında çalışabilir. Forward voltaj 1.1V @ 200mA değerine sahiptir. SMD montaj için uygun olan bu bileşen, güç kaynakları, analog sinyal işleme ve voltaj sabitlemesi gerektiren devreler için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 25 µA @ 1 V |
| Impedance (Max) (Zzt) | 28 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 3.3 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
