Zener Diyotlar - Tekil

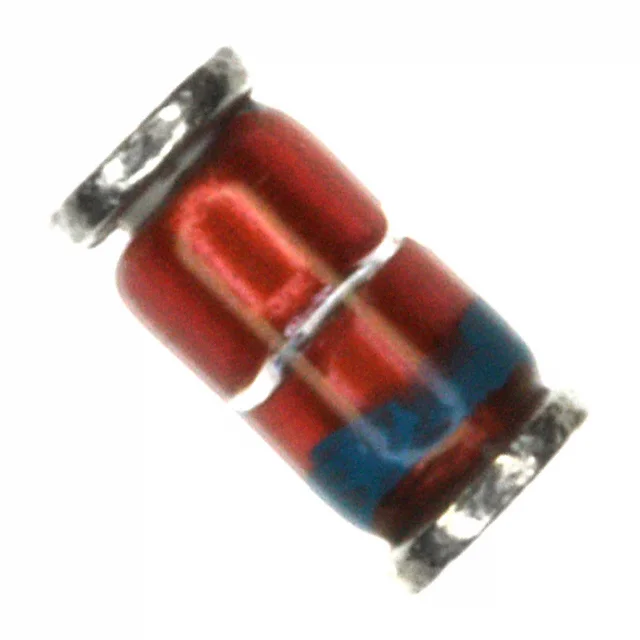

DL4751A-TP
DIODE ZENER 30V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4751A
DL4751A-TP Hakkında
DL4751A-TP, Micro Commercial Components tarafından üretilen 30V nominal gerilimde çalışan 1W güçte bir Zener diyottur. MELF (DO-213AB) paket formatında surface mount uygulamaları için tasarlanmıştır. ±5% gerilim toleransı ile voltaj regülasyon ve koruma devrelerinde kullanılır. Maksimum 40 Ohm empedansı ve 5µA ters kaçak akımı ile karakterize edilen bu bileşen, -65°C ile 175°C sıcaklık aralığında güvenilir çalışma sağlar. Güç kaynakları, analog devreler ve voltaj sınırlama uygulamalarında yaygın olarak tercih edilir. Part Status Obsolete olup, yeni tasarımlarda yerine getirilebilecek alternatif bileşenlerin kontrol edilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 22.8 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 30 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
