Zener Diyotlar - Tekil

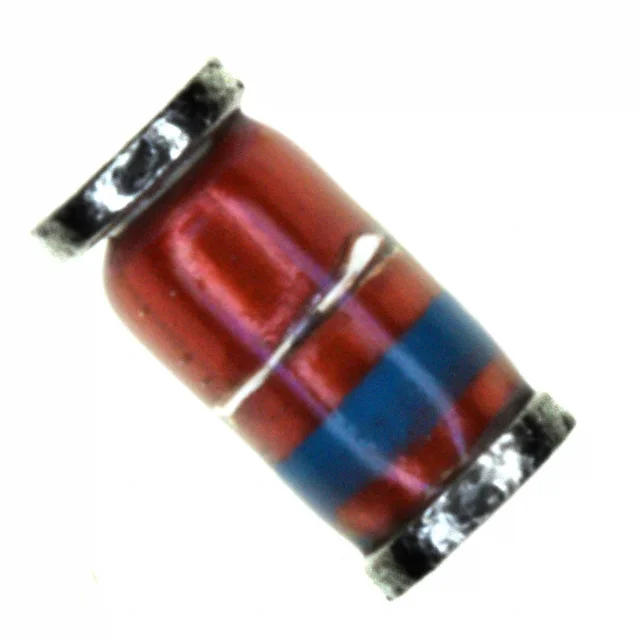

DL4750A-TP
DIODE ZENER 27V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4750A
DL4750A-TP Hakkında
DL4750A-TP, Micro Commercial Components tarafından üretilen 27V nominal değerli 1W güç kapasiteli bir Zener diyottur. MELF (DO-213AB) paketinde sunulan bu bileşen, voltaj regülasyonu ve aşırı voltaj koruması uygulamalarında kullanılır. 35 Ohm maksimum impedans değeri ile hızlı yanıt karakteristiği sağlar. ±5% tolerans ile üretilen komponent, -65°C ile 175°C arasında çalışabilir. 20.6V'da 5µA ters sızıntı akımı ve 200mA'da 1.2V ileri voltaj değerleri ile güvenilir bir çalışma performansı sunar. Güç kaynakları, voltaj referans devreleri ve koruma uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 20.6 V |
| Impedance (Max) (Zzt) | 35 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 27 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
