Zener Diyotlar - Tekil

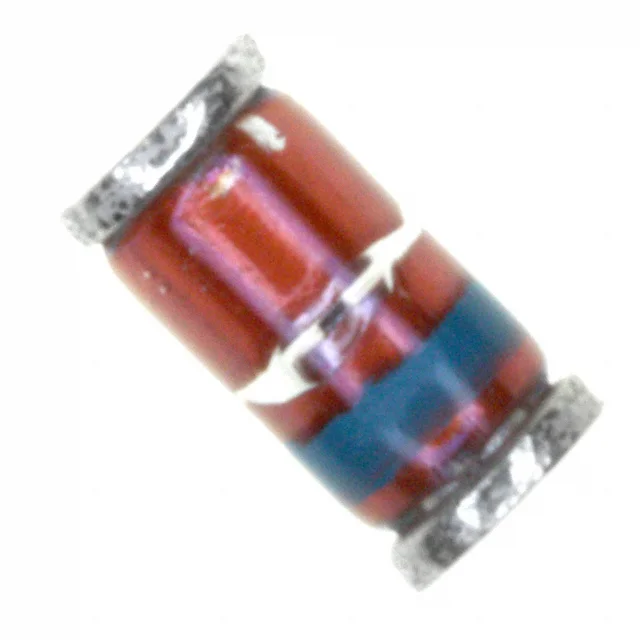

DL4748A-TP
DIODE ZENER 22V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4748A
DL4748A-TP Hakkında
DL4748A-TP, Micro Commercial Components tarafından üretilen 22V nominal gerilimli tek Zener diyottur. 1W güç kapasitesi ile tasarlanan bu bileşen, MELF (DO-213AB) yüzey montajlı pakette sunulmaktadır. Zener regülatörleri, voltaj stabilizasyon devreleri, aşırı voltaj koruma uygulamaları ve referans voltaj kaynakları gibi elektronik tasarımlarda kullanılır. ±5% toleransa sahip olan DL4748A-TP, -65°C ile 175°C sıcaklık aralığında çalışır. Maksimum 23 Ohm empedans ve 5 µA ters sızıntı akımı özellikleri ile güvenilir voltaj kontrol sağlar. Ürün üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 16.7 V |
| Impedance (Max) (Zzt) | 23 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
