Zener Diyotlar - Tekil

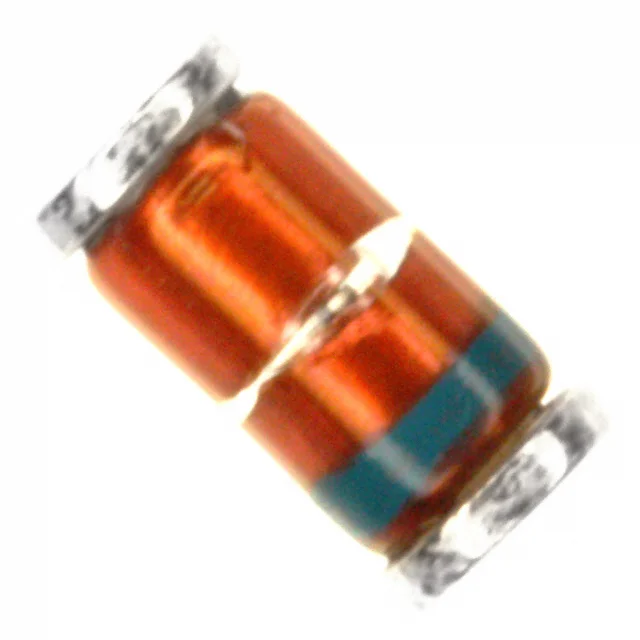

DL4744A-TP
DIODE ZENER 15V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4744A
DL4744A-TP Hakkında
DL4744A-TP, Micro Commercial Components tarafından üretilen 15V nominal gerilimdeki tek zener diyottur. 1W güç kapasitesi ile voltaj regülasyon ve EMI filtreleme uygulamalarında kullanılır. Surface mount MELF (DO-213AB) paketinde sunulan bu bileşen, maksimum 14Ω empedans ve ±5% tolerans ile çalışır. -65°C ile 175°C arasında güvenilir performans gösterir. Anahtarlama güç kaynakları, LED sürücüleri ve endüstriyel kontrol devrelerinde voltaj koruması için tercih edilir. Maksimum 5µA ters kaçak akımı özelliği kontrollü çalışma ortamı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 11.4 V |
| Impedance (Max) (Zzt) | 14 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
