Zener Diyotlar - Tekil

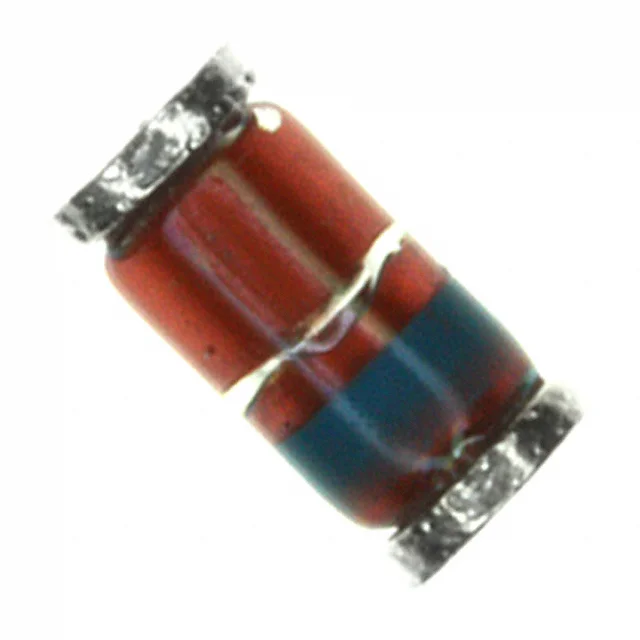

DL4743A-TP
DIODE ZENER 13V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4743A
DL4743A-TP Hakkında
DL4743A-TP, Micro Commercial Components tarafından üretilen 13V nominal geriliminde bir Zener diyottur. 1W güç kapasitesi ile tasarlanan bu bileşen, DO-213AB (MELF) yüzey monte paketinde sunulmaktadır. Reverse leakage akımı 9.9V'da maksimum 5 µA ve impedansı 10 Ohm'dur. -65°C ile 175°C arasında çalışabilen bu Zener diyot, gerilim regülasyonu, koruma devreleri ve referans gerilim uygulamalarında kullanılır. ±5% tolerans değeri ile son derece stabil performans sağlar. Forward voltaj maksimum 1.2V @ 200mA'dir. Üretim durumu obsolete olduğundan yeni tasarımlarda ikame ürün kullanılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 9.9 V |
| Impedance (Max) (Zzt) | 10 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 13 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
