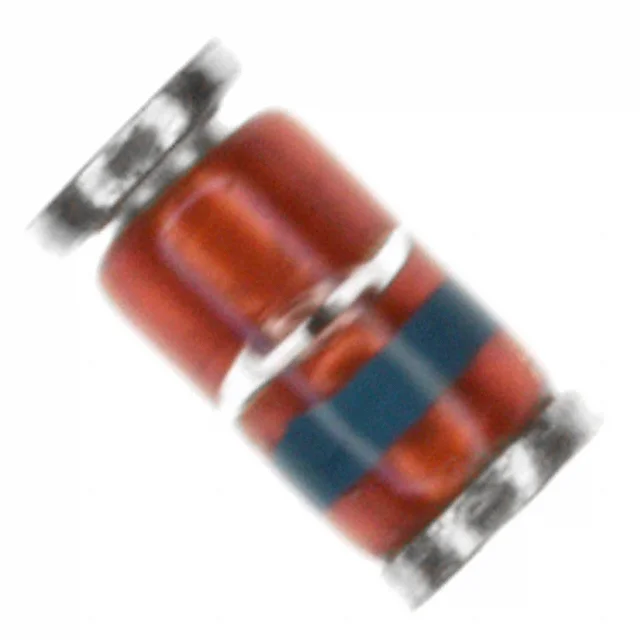

DL4742A-TP
DIODE ZENER 12V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4742A
DL4742A-TP Hakkında
DL4742A-TP, Micro Commercial Components tarafından üretilen 12V nominal voltajda çalışan 1W güç kapasitesine sahip Zener diyottur. MELF (DO-213AB) yüzey montaj paketinde sunulan bu bileşen, voltaj düzenleme, koruma devreleri ve referans voltaj uygulamalarında kullanılır. ±5% tolerans değeri ile yaklaşık 12V sabitleme karakteristiği sağlar. Maximum 5µA ters sızıntı akımı ve 9Ω impedans değerleri ile düşük gürültülü uygulamalar için uygundur. -65°C ile 175°C çalışma sıcaklık aralığında stabil performans gösterir. Hassas voltaj kontrol ve koruma gereksinim duyan elektronik devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 9.1 V |
| Impedance (Max) (Zzt) | 9 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 12 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
