Zener Diyotlar - Tekil

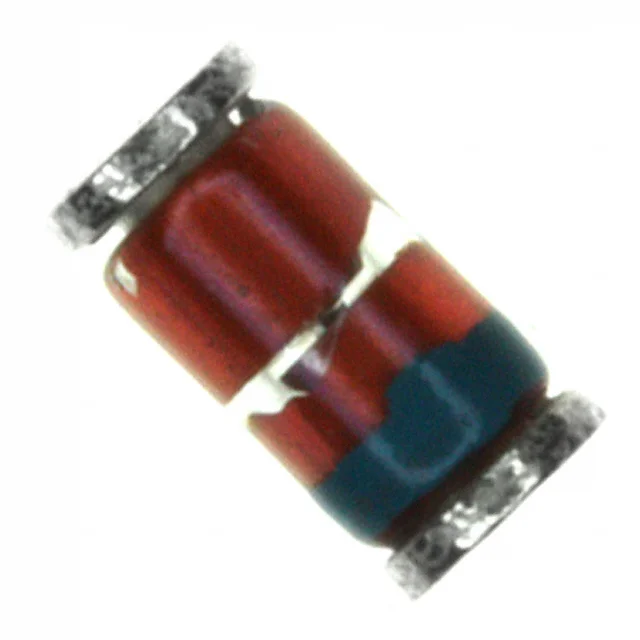

DL4741A-TP
DIODE ZENER 11V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4741A
DL4741A-TP Hakkında
DL4741A-TP, Micro Commercial Components tarafından üretilen 11V nominal değerine sahip tek bir Zener diyottur. 1W güç kapasitesi ile tasarlanan bu bileşen, voltaj regülasyonu ve koruma uygulamalarında kullanılır. MELF (DO-213AB) yüzey montajlı paket tipinde sunulan DL4741A-TP, -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 8Ω maksimum empedans değeri ve 5µA ters kaçak akımı karakteristiği ile elektronik devrelerde voltaj referansı, AC sinyal düzeltme ve EMI filtrasyonu uygulamalarında tercih edilir. ±5% tolerans değeri standart uygulamalar için yeterli stabilite sağlar. Transistör ve entegre devreler ile birlikte kullanılarak voltaj sınırlama ve aşırı voltaj koruması fonksiyonlarını yerine getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 8.4 V |
| Impedance (Max) (Zzt) | 8 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 11 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
