Zener Diyotlar - Tekil

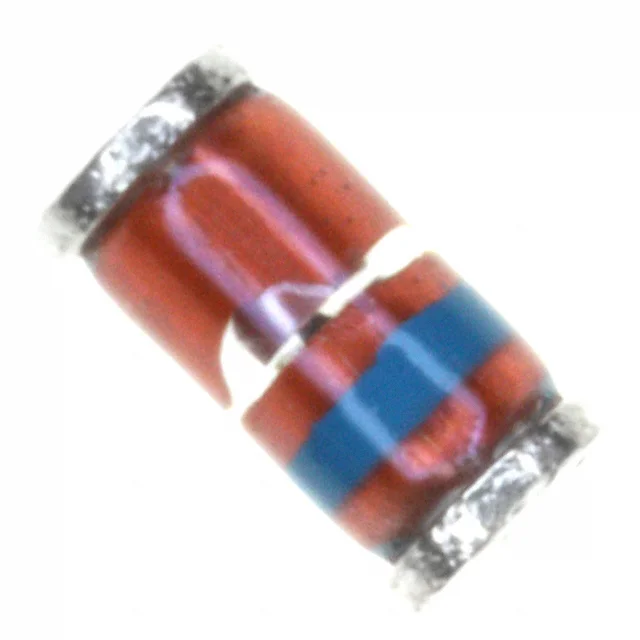

DL4736A-TP
DIODE ZENER 6.8V 1W MELF
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- DL4736A
DL4736A-TP Hakkında
DL4736A-TP, Micro Commercial Components tarafından üretilen 6.8V nominal voltaj değerine sahip bir Zener diyotudur. 1W güç kapasitesi ile tasarlanan bu bileşen, Surface Mount teknolojisine uygun olarak DO-213AB (MELF) paketinde sunulmaktadır. ±5% tolerans ile belirtilen Zener voltajı, voltaj regülasyonu ve koruma devrelerinde kullanılır. -65°C ile 175°C arasında çalışabilir. 3.5 Ohms maksimum empedans değeri ile 10 µA reverse leakage akımına sahiptir. Analog ve dijital devreler için voltaj referansı uygulamalarında, aşırı voltaj koruması sağlayan klamp devreleri ile power supply tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 4 V |
| Impedance (Max) (Zzt) | 3.5 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
