Diyotlar - Doğrultucular - Tekil

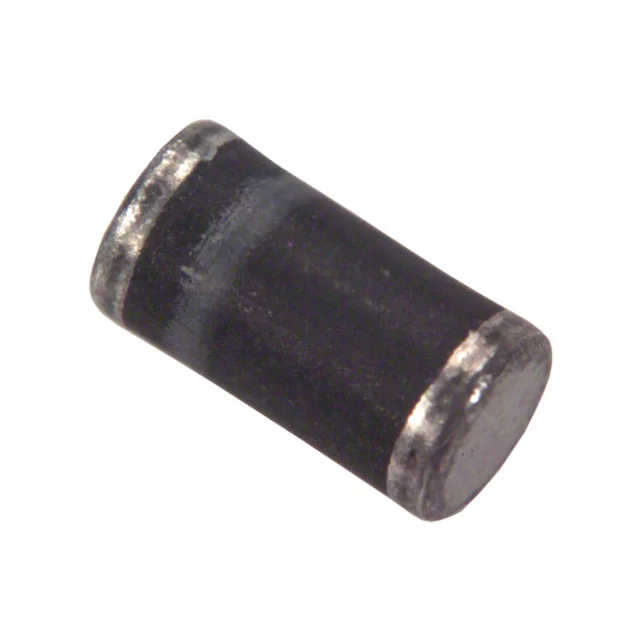

DL4007-13
DIODE GEN PURP 1KV 1A MELF
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DL4007
DL4007-13 Hakkında
DL4007-13, Diodes Incorporated tarafından üretilen 1000V/1A kapasiteli genel amaçlı doğrultucu diyottur. DO-213AB (MELF) cam kaplı yüzey montaj paketinde sunulan bu bileşen, elektrik kaynakları, invertörler, AC/DC güç kaynakları ve enerji dönüşüm uygulamalarında kullanılır. Maksimum 1,1V forward voltajı ve 5µA reverse leakage akımı ile standart hızlı kurtarma özelliğine sahiptir. -55°C ile 150°C arasında çalışma sıcaklık aralığına sahip olup, kompakt MELF formatı sayesinde yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Market |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
