Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

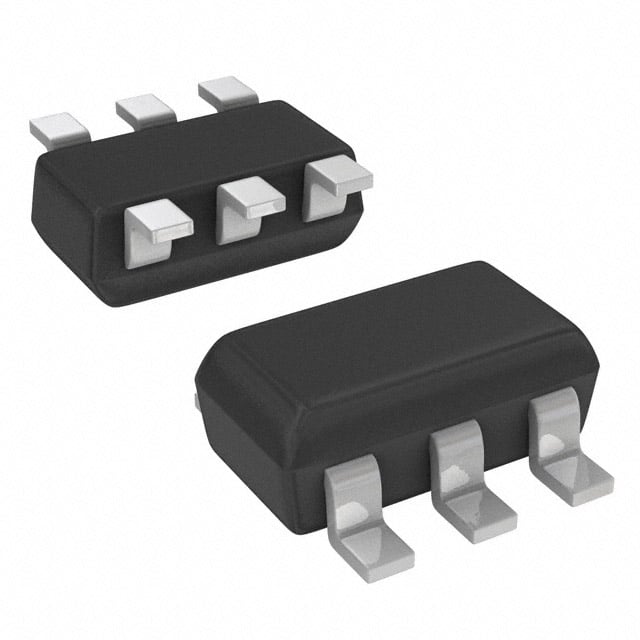

DIMD10A-7
TRANS NPN/PNP PREBIAS 0.3W SC74R
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- DIMD10A
DIMD10A-7 Hakkında
DIMD10A-7, Diodes Incorporated tarafından üretilen ön beslemeli dual transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SC-74 (SOT-457) yüzey montaj paketinde sunulmaktadır. 100mA ve 500mA maksimum kolektör akımları ile çalışabilen transistörler, 250MHz ve 200MHz transition frequency özelliğine sahiptir. 10kΩ ve 100Ω taban dirençleri ile ön beslemeli yapısı sayesinde, anahtarlama ve amplifikasyon uygulamalarında kullanılmaktadır. 50V maksimum Vce ve 300mW güç dissipasyonu ile orta seviye uygulamalara uygun tasarlanmıştır. Özellikle lojik seviyeleri amplifikasyon yapması gereken dijital ve analog devre tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250MHz, 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms, 100Ohms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SC-74R |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA / 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
