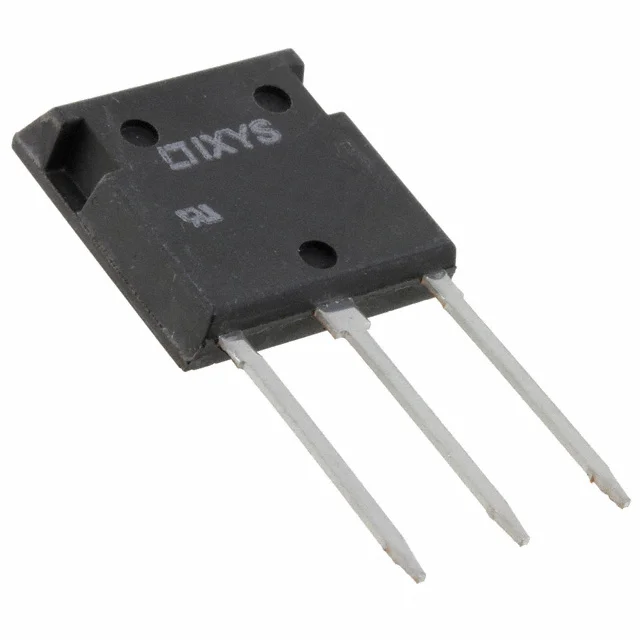

DHH55-36N1F
DIODE ARRAY GP 1800V 60A I4PAC
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DHH55-36N1F
DHH55-36N1F Hakkında
DHH55-36N1F, Littelfuse tarafından üretilen 1800V 60A kapasiteli fast recovery diyot dizisidir. i4-Pac™-3 paketinde sunulan bu bileşen, 1 çift seri bağlantılı diyot konfigürasyonuna sahiptir. 230 ns reverse recovery time ile hızlı anahtarlama performansı sağlayan bu diyot, endüstriyel güç dönüştürme uygulamalarında, invertörler, konvertörler ve yüksek voltaj anahtarlama devrelerinde kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Through hole montaj tipi ile PCB'ye doğrudan entegre edilebilir ve 200 µA @ 1800V ters kaçak akımı ile güvenilir işletim sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 200 µA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | i4-Pac™-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 230 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | i4-PAC™ |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
| Voltage - Forward (Vf) (Max) @ If | 2.04 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
