Transistörler - IGBT - Tekil

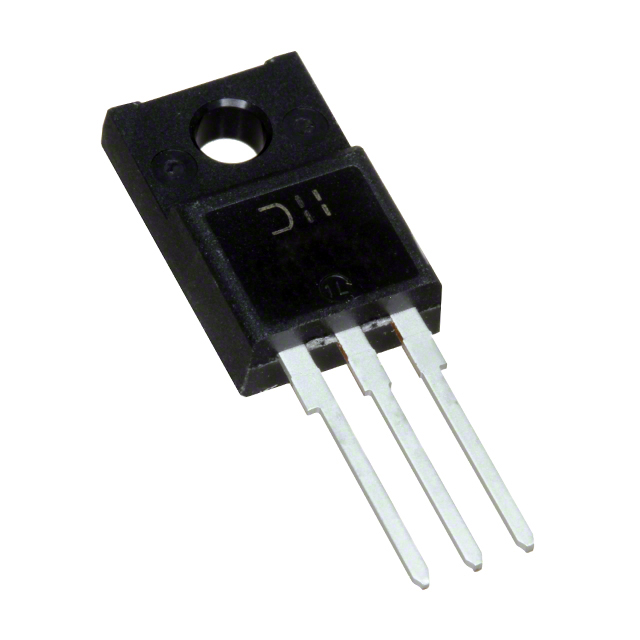

DGTD65T15H2TF
IGBT600V-XITO-220AB
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- DGTD65T15H2TF
DGTD65T15H2TF Hakkında
DGTD65T15H2TF, Diodes Incorporated tarafından üretilen 600V IGBT transistördür. Field Stop teknolojisine sahip bu bileşen, maksimum 30A sürekli collector akımı ve 60A pulslu akım kapasitesine sahiptir. TO-220-3 Full Pack, Isolated Tab paketlemesinde sunulan bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılır. 2V sabit durum gerilimi (Vce(on)) ve 270µJ açılış, 86µJ kapanış switching enerji değerleriyle düşük kayıp işletme sağlar. -40°C ile 175°C arasında çalışan bu bileşen, 48W maksimum güç dağıtımı yapabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 61 nC |
| IGBT Type | Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Power - Max | 48 W |
| Reverse Recovery Time (trr) | 150 ns |
| Supplier Device Package | ITO-220AB |
| Switching Energy | 270µJ (on), 86µJ (off) |
| Td (on/off) @ 25°C | 19ns/128ns |
| Test Condition | 400V, 15A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
