Diyotlar - Doğrultucular - Tekil

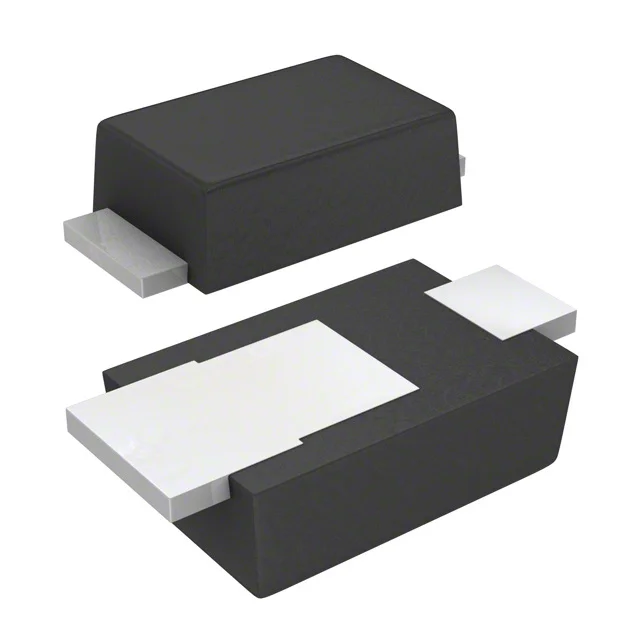

DFLS2100Q-7
DIODE SCHOTTKY 100V POWERDI123
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- POWERDI®123
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DFLS2100Q
DFLS2100Q-7 Hakkında
DFLS2100Q-7, Diodes Incorporated tarafından üretilen 100V rated Schottky doğrultucu diyottur. Surface mount PowerDI®123 paketinde gelen bu bileşen, 2A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. 860mV maksimum forward voltaj düşümü ve 1µA reverse leakage akımı özellikleri ile düşük güç kaybı sağlar. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama uygulamalarında ve doğrultucu devrelerde etkin şekilde kullanılabilir. -55°C ile +175°C arasında çalışan bileşen, güç kaynakları, adaptörler ve ters polarite koruması gerekli devrelerde yer alır. 36pF kapasitesi (5V, 1MHz'de) yüksek frekans uygulamalarında düşük parazitik etkiler sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 36pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | POWERDI®123 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PowerDI™ 123 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
