IGBT Transistörler - Modüller

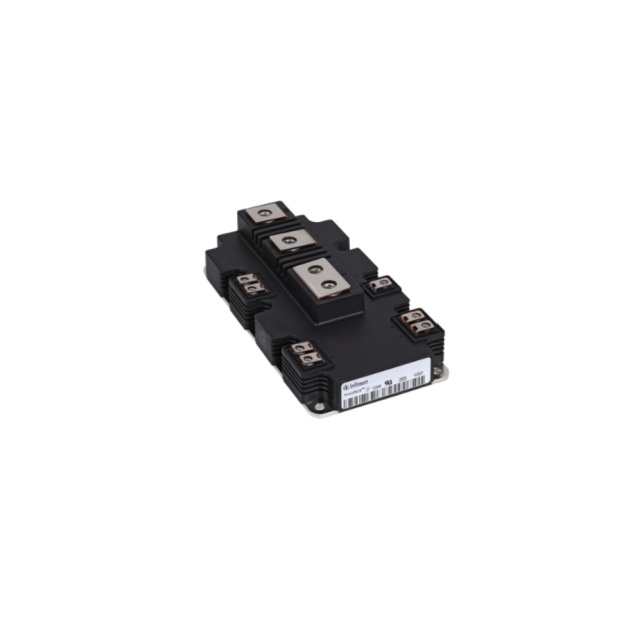

DF600R12IP4DBOSA1
IGBT MOD 1200V 600A 3350W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DF600R12IP4DBOSA1
DF600R12IP4DBOSA1 Hakkında
DF600R12IP4DBOSA1, Rochester Electronics tarafından üretilen 1200V/600A kapasiteli Trench Field Stop IGBT modülüdür. Chassis mount konfigürasyonunda sunulan bu bileşen, maksimum 3350W güç seviyesinde çalışabilmektedir. Vce(on) değeri 15V ve 600A'de 2.05V olarak belirtilmiştir. NTC Thermistor entegrasyonu ile sıcaklık kontrolü sağlanmaktadır. -40°C ile 150°C arasında güvenli şekilde işletilmesi uygun olan bu modül, industrial güç dönüşüm uygulamaları, motor kontrol devreleri, kaynak makinaları ve yüksek güçlü inverter sistemlerinde kullanılmaktadır. 37nF giriş kapasitansı (Cies) ile hızlı anahtarlama karakteristikleri sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
