IGBT Transistörler - Modüller

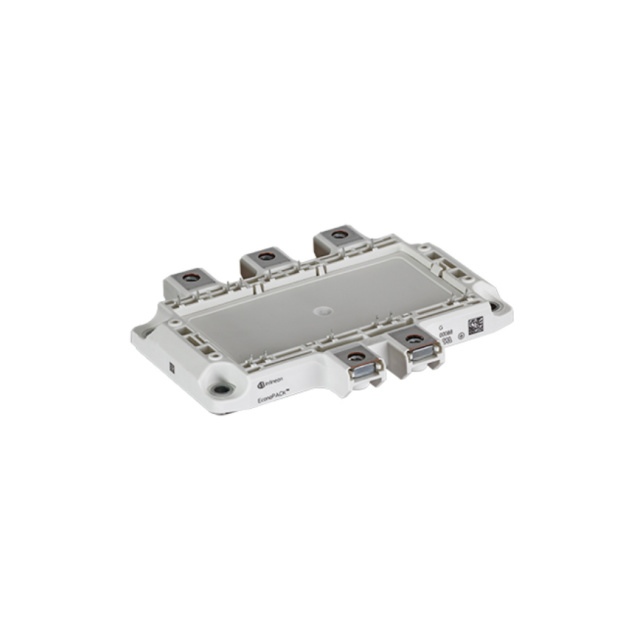

DF300R07PE4B6BOSA1
IGBT MOD 650V 300A 940W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DF300R07PE4B6BOSA1
DF300R07PE4B6BOSA1 Hakkında
Infineon Technologies tarafından üretilen DF300R07PE4B6BOSA1, üç fazlı inverter uygulamaları için tasarlanmış 650V/300A IGBT güç modülüdür. Trench Field Stop teknolojisi ile üretilen bu modül, maksimum 940W güç kapasitesine sahiptir. Vce(on) değeri 1.95V (15V, 300A) olup, düşük iletim kayıpları sağlar. -40°C ile 150°C arasında güvenilir çalışma sunar. Entegre NTC termistör ile sıcaklık kontrolü yapılabilir. Chassis mount tipi alüminyum paket ile yüksek ısı transferi sağlanır. Endüstriyel sürücü kontrol, güç dönüştürücü, motor kontrol ve yenilenebilir enerji uygulamalarında kullanılır. Standart giriş seviyesi ve 18.5nF input kapasitansı ile hızlı komütasyon özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 940 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
