IGBT Transistörler - Modüller

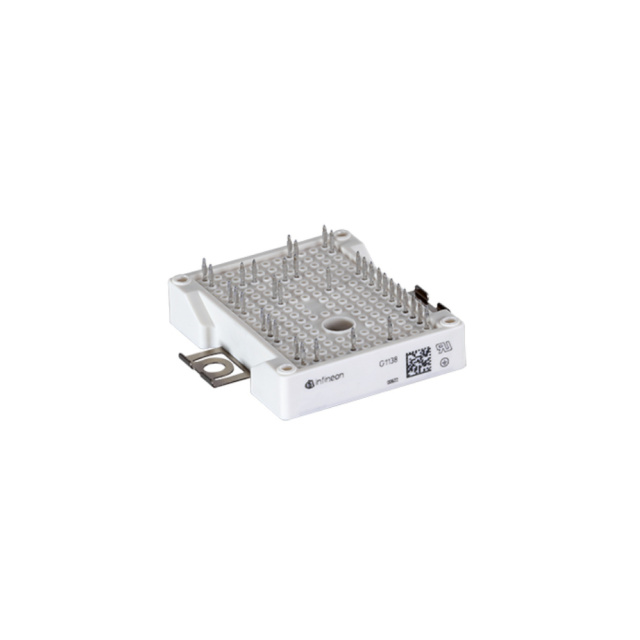

DF160R12W2H3FB11BPSA1
IGBT MOD 1200V 40A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DF160R12W2H3FB
DF160R12W2H3FB11BPSA1 Hakkında
Infineon Technologies tarafından üretilen DF160R12W2H3FB11BPSA1, üç fazlı inverter uygulamaları için tasarlanmış 1200V/40A IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak imal edilen bu bileşen, güç dönüştürme, motor kontrol ve endüstriyel sürücü uygulamalarında kullanılır. 1.7V Vce(on) değeri ile düşük iletim kaybı sağlar. NTC termistör entegrasyonu ile sıcaklık yönetimi yapılabilir. Chassis mount paket tipi ile doğrudan montaj imkanı sunar. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir ve aktif ürün statüsü ile tedarik edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.35 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
