IGBT Transistörler - Modüller

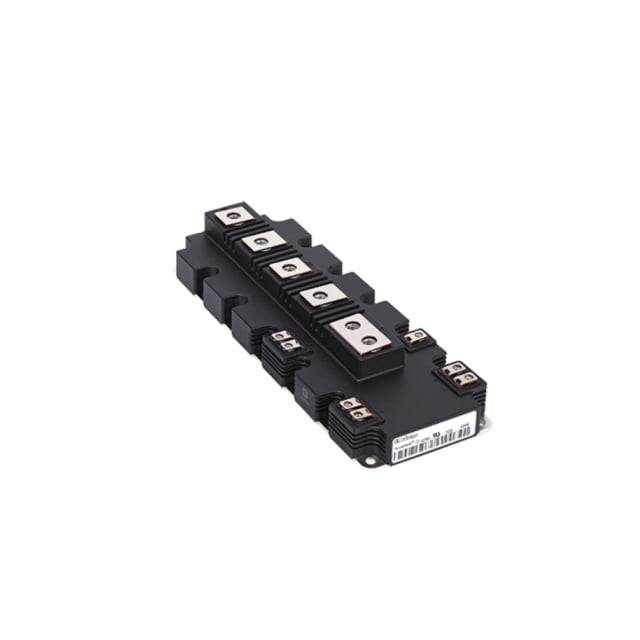

DF1400R12IP4DBOSA1
IGBT MOD 1200V 1400A 7700W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DF1400R12IP4DBOSA1
DF1400R12IP4DBOSA1 Hakkında
DF1400R12IP4DBOSA1, Rochester Electronics tarafından üretilen 1200V 1400A kapasiteli Trench Field Stop IGBT modülüdür. Maksimum 7700W güç dağıtabilen bu komponent, Single Chopper konfigürasyonunda çalışır. Vce(on) değeri 15V gate voltajında ve 1400A collector akımında 2.1V olarak belirlenmiştir. 82nF input kapasitansi (Cies @ 25V) ile hızlı anahtarlama özelliği sunmaktadır. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlanmıştır. -40°C ile 150°C arasında çalışabilen bu IGBT modülü, Chassis Mount tipi montaj yapısına sahiptir. Endüstriyel uygulamalar, güç kaynakları, konverterler ve motor sürücü sistemlerinde kullanılır. Ürün artık yeni tasarımlar için önerilmemektedir (Not For New Designs).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single Chopper |
| Current - Collector (Ic) (Max) | 1400 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 82 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 7700 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 1400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
