IGBT Transistörler - Modüller

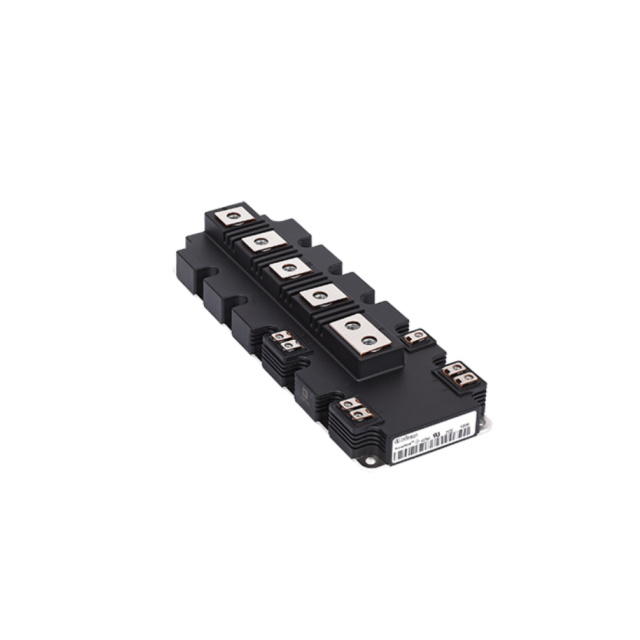

DF1000R17IE4PBPSA1
PP IHM I XHP 1 7KV
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DF1000R17IE4PBPSA1
DF1000R17IE4PBPSA1 Hakkında
Infineon Technologies tarafından üretilen DF1000R17IE4PBPSA1, 1700V Trench Field Stop IGBT transistör modülüdür. Single Chopper konfigürasyonunda tasarlanmış bu komponent, maksimum 1 kA collector akımı ile yüksek güç uygulamalarında kullanılır. 2.45V Vce(on) değeri ile düşük iletim kaybına sahiptir. -40°C ile +150°C arasında çalışabilen modül, NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlar. Chassis mount tipinde sunulan AG-PRIME3-1 paketlemesi ile endüstriyel kontrol sistemleri, güç dönüştürücüler ve motor sürücülerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single Chopper |
| Current - Collector (Ic) (Max) | 1 kA |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 81 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000000 W |
| Supplier Device Package | AG-PRIME3-1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 1000A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
