Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

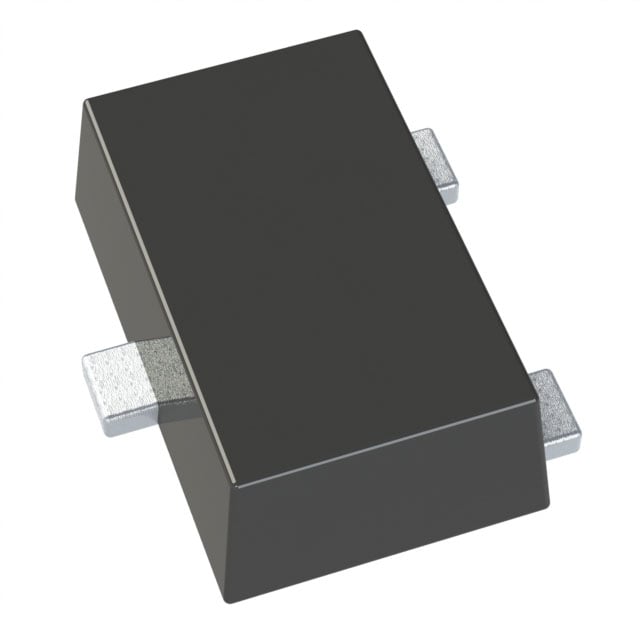

DDTC144WCA-7-F
TRANS PREBIAS NPN 200MW SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Seri / Aile Numarası
- DDTC144WCA
DDTC144WCA-7-F Hakkında
DDTC144WCA-7-F, Diodes Incorporated tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SOT-23-3 yüzey montajlı paket ile sunulan bu bileşen, maksimum 200mW güç tüketimine ve 100mA kolektör akımına sahiptir. Entegre 47kΩ taban ve 22kΩ emitter-taban dirençleri ile doğrudan entegre devrelere bağlanabilir. 250MHz geçiş frekansı ve 50V kolektör-emitter kırılma gerilimi ile sinyal anahtarlama ve amplifikasyon uygulamalarında kullanılır. Düşük güç tüketimiyle batarya destekli sistemler, lojik arayüz uygulamaları ve genel amaçlı anahtarlama devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SOT-23F |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
