Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

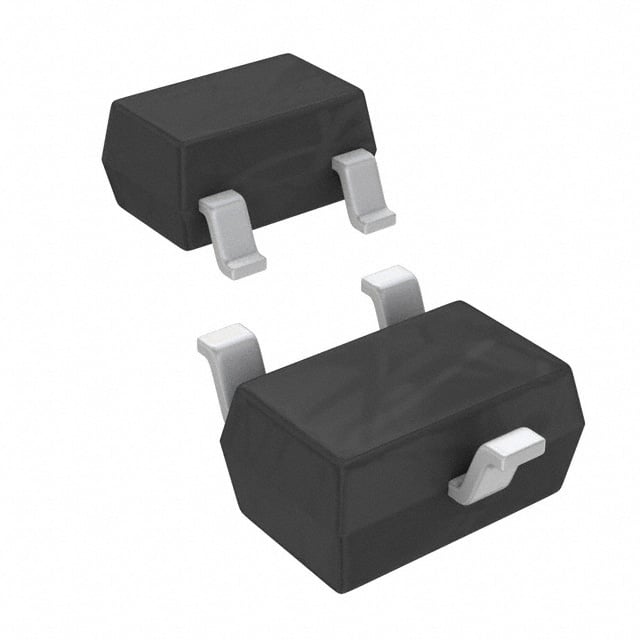

DDTC143ZUA-7
TRANS PREBIAS NPN 200MW SOT323
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- DDTC143ZUA
DDTC143ZUA-7 Hakkında
DDTC143ZUA-7, Diodes Incorporated tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. SC-70/SOT-323 yüzey montajlı paket içinde gelen bu bileşen, entegre base ve emitter dirençleri ile birlikte tasarlanmıştır. 200mW maksimum güç disipasyonu, 100mA maksimum collector akımı ve 250MHz transition frekansı ile çalışır. Vce saturation voltajı maksimum 300mV (Ic=5mA, Ib=250µA şartlarında) olup, 50V collector-emitter kırılma voltajına sahiptir. Ön beslemeli yapısı sayesinde ek biyaslandırma devrelerine ihtiyaç duymadan direkt kullanılabilir. Düşük sinyalli anahtarlama, sinyal yükselten ve lojik seviye dönüştürücü uygulamalarında kullanılır. İçeride 4.7kΩ base direnci ve 47kΩ emitter-base direnci bulunur. Minimum DC akım kazancı (hFE) 80'dir (Ic=10mA, Vce=5V şartlarında).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
