Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

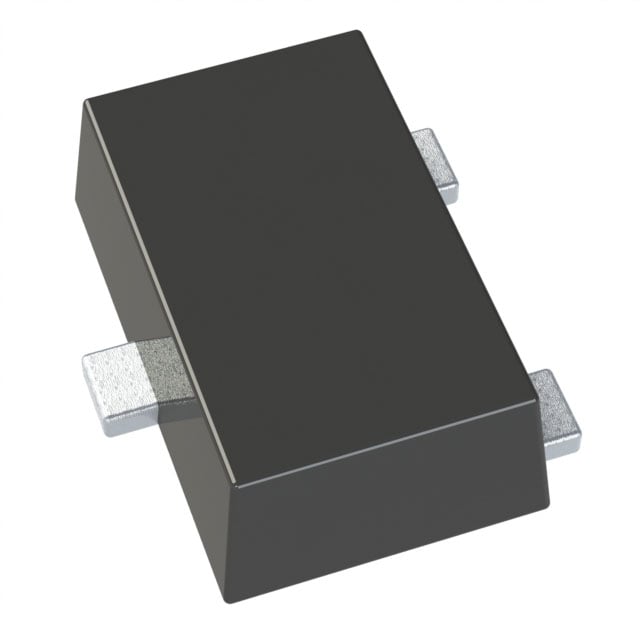

DDTC124ECA-7
TRANS PREBIAS NPN 200MW SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Seri / Aile Numarası
- DDTC124ECA
DDTC124ECA-7 Hakkında
DDTC124ECA-7, Diodes Incorporated tarafından üretilen ön beslemeli NPN bipolar transistördür. SOT-23-3 yüzey montaj paketi içinde sunulan bu komponent, maksimum 200 mW güç tüketimi ve 100 mA kolektör akımı kapasitesine sahiptir. İçeride entegre 22 kΩ taban ve 22 kΩ emitter taban dirençleri bulunur. 250 MHz transit frekansı ve 50 V kolektör-emitter breakdown voltajı ile hızlı anahtarlama uygulamalarında kullanılır. Yüksek frekans sinyal işleme, darbe oluşturma ve genel amaçlı anahtarlama devrelerinde tercih edilir. Küçük paketi nedeniyle kompakt elektronik tasarımlara uygundur. Ürün Digi-Key'de devre dışı bırakılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Market |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SOT-23F |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
