Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

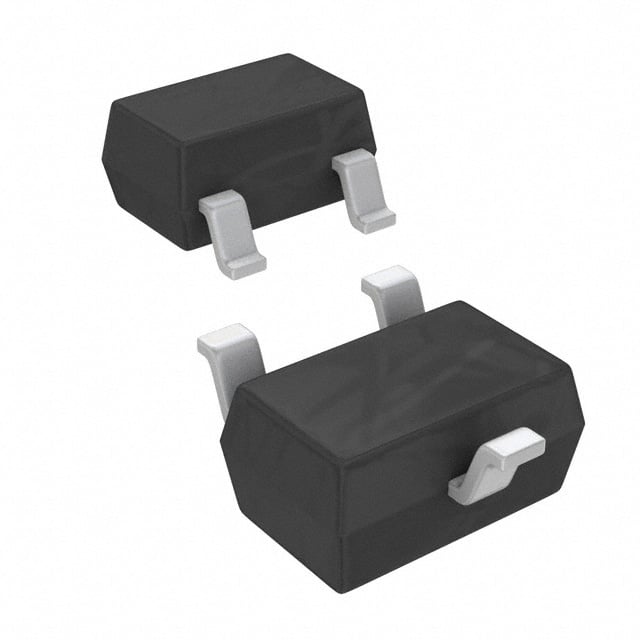

DDTB123YU-7-F
TRANS PREBIAS PNP 200MW SOT323
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- DDTB123YU
DDTB123YU-7-F Hakkında
DDTB123YU-7-F, Diodes Incorporated tarafından üretilen PNP tipinde ön beslemeli (pre-biased) bipolar transistördür. SOT-323 (SC-70) yüzey monte paketinde sunulan bu bileşen, maksimum 200 mW güç tüketimi ile düşük sinyal uygulamalarında kullanılır. Maksimum 500 mA kolektör akımı ve 200 MHz geçiş frekansı ile hızlı anahtarlama işlemleri gerçekleştirebilir. İç yapısında 2.2 kΩ baz direnci ve 10 kΩ emitter-baz direnci bulunur. DC akım kazancı (hFE) 50 mA kolektör akımında 5V VCE'de minimum 56 değerine sahiptir. Doyum gerilimi 300 mV @ 2.5 mA baz akımı, 50 mA kolektör akımında sınırlandırılmıştır. Maksimum 50 V KEB (kolektör-emitter çöküş gerilimi) ile belirtilen çalışma sınırları içinde yer alır. Düşük güç uygulamaları, sinyal anahtarlaması ve amplifikasyon devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 50mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
