Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

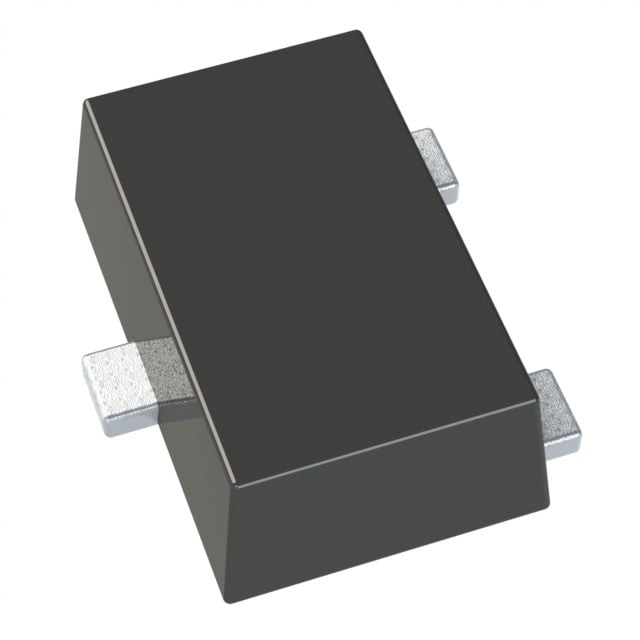

DDTA143XCA-7
TRANS PREBIAS PNP 200MW SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Seri / Aile Numarası
- DDTA143XCA
DDTA143XCA-7 Hakkında
DDTA143XCA-7, Diodes Incorporated tarafından üretilen PNP tipi ön beslemeli (pre-biased) transistördür. SOT-23-3 paketinde sunulan bu bileşen, maksimum 200mW güç tüketimine sahiptir. Maksimum kollektör akımı 100mA, kollektör-emitir kırılma voltajı 50V'tur. Gömülü baz dirençleri (4.7kΩ ve 10kΩ) ile donatılmıştır. 250MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. Düşük kollektör kaçak akımı (500nA max) ve 300mV max doyum voltajı sayesinde analog ve dijital devre tasarımlarında sürücü, anahtarlama ve sinyal işleme amaçlı uygulamalarda tercih edilir. Kompakt yüzey montajı paketi sayesinde modern PCB tasarımlarına uygun bir çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Market |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-23F |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
