Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

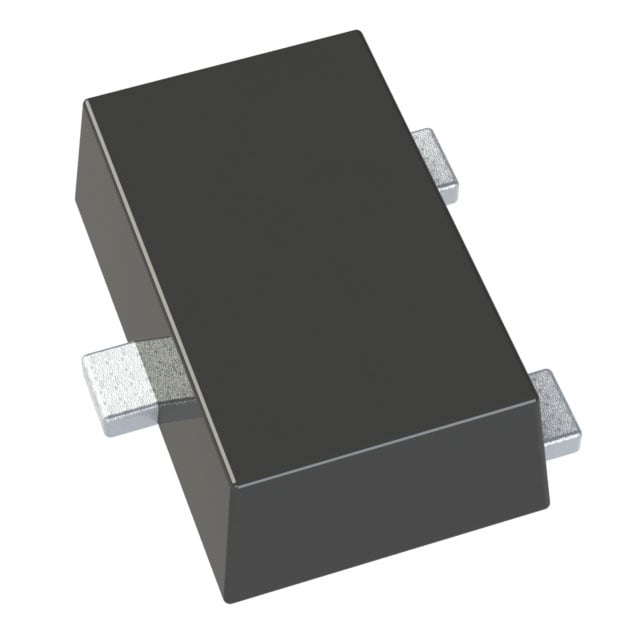

DDTA124TCA-7-F
TRANS PREBIAS PNP 200MW SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Seri / Aile Numarası
- DDTA124TCA
DDTA124TCA-7-F Hakkında
DDTA124TCA-7-F, Diodes Incorporated tarafından üretilen PNP tipinde ön beslemeli (pre-biased) transistördür. 200mW güç kapasitesi ve SOT-23-3 yüzey montajlı pakette sunulan bu komponent, entegre baz direnci (22kΩ) ile hızlı anahtarlama uygulamalarında kullanılır. 100mA maksimum kolektör akımı, 250MHz transition frekansı ve 50V BVCEO derecelendirmesi ile mantık seviyesi anahtarlaması, sinyal kontrolü ve küçük güç amplifikasyonu gibi uygulamalarda tercih edilir. Elektronik kontrol devreleri, sensör uygulamaları ve anahtarlama devreleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Supplier Device Package | SOT-23F |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
