Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

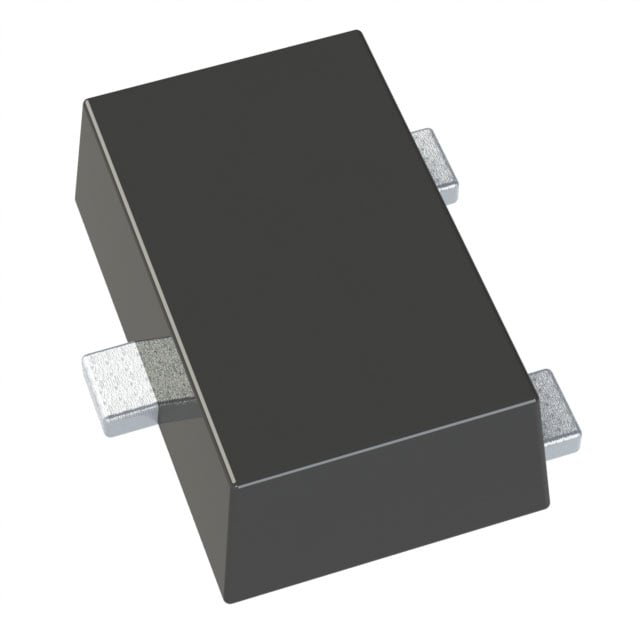

DDTA123YCA-7-F
TRANS PREBIAS PNP 200MW SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Seri / Aile Numarası
- DDTA123YCA
DDTA123YCA-7-F Hakkında
DDTA123YCA-7-F, Diodes Incorporated tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SOT-23-3 yüzey montajlı paket içerisinde sunulan bu komponent, 200mW güç kapasitesine ve 250MHz geçiş frekansına sahiptir. Maksimum 100mA kolektör akımı sınırına ve 50V BVCE değerine sahip olan bu transistör, 2.2kΩ ve 10kΩ dahili direnç ağı ile önceden önyüklenmiştir. 33 minimum DC akım kazancı (hFE) değeri ile düşük voltaj uygulamaları, sinyal anahtarlaması ve küçük güç amplifikasyonu gibi görevlerde kullanılır. Kompakt paket boyutu, dahili polarlaştırma dirençleri ve düşük güç tüketimi, bu transistörü tüketici elektronikleri, ses devreleri ve mobil cihazlarda yaygın olarak görev yapmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 33 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-23F |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
