Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

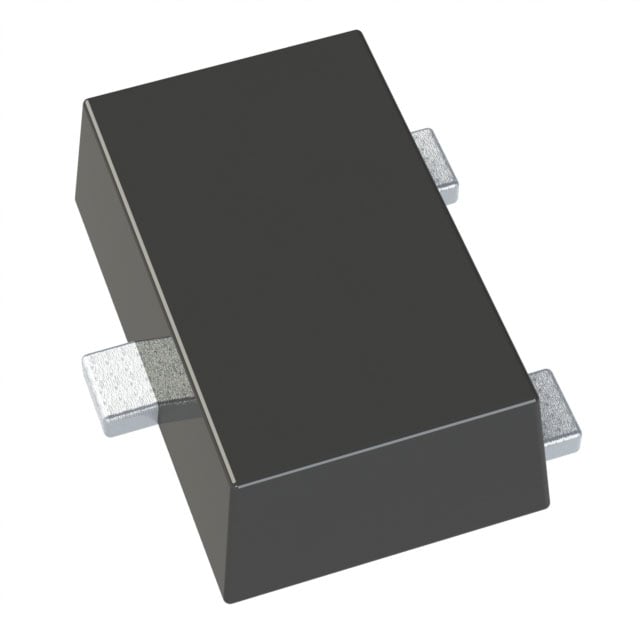

DDTA114TCA-7
TRANS PREBIAS PNP 200MW SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Seri / Aile Numarası
- DDTA114TCA
DDTA114TCA-7 Hakkında
DDTA114TCA-7, Diodes Incorporated tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SOT-23-3 surface mount paketinde sunulan bu komponent, 200 mW güç kapasitesine ve 100 mA maksimum kollektör akımına sahiptir. 10 kΩ base direnci ile entegre edilen ön beslemeli yapı, bu transistörü düşük akım anahtarlaması uygulamalarında kullanılmaya uygun hale getirir. 250 MHz transition frekansı ile hızlı anahtarlama işlemleri gerçekleştirebilir. DC akım kazancı (hFE) 100 @ 1mA, 5V şartlarında belirtilmiştir. 50 V maksimum collector-emitter breakdown voltajı ile genel amaçlı transistör uygulamaları, sinyal anahtarlama devreleri ve lojik seviyelendirme uygulamalarında tercih edilir. Küçük boyutlu paket tasarımı kompakt PCB tasarımlarına uygun.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Market |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Supplier Device Package | SOT-23F |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
