IGBT Transistörler - Modüller

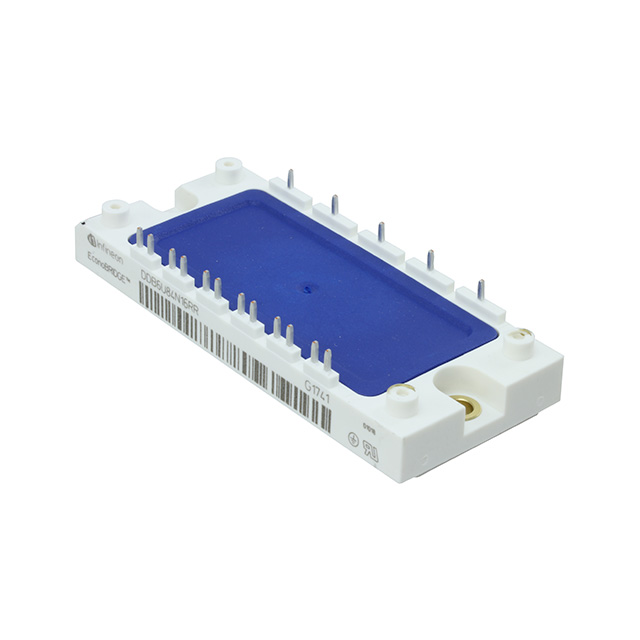

DDB6U84N16RRBOSA1
IGBT MOD 1200V 50A 350W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DDB6U84N16RRBOSA1
DDB6U84N16RRBOSA1 Hakkında
Infineon Technologies tarafından üretilen DDB6U84N16RRBOSA1, Single Chopper konfigürasyonunda tasarlanmış bir IGBT modülüdür. 1200V breakdown voltajı ve 50A maksimum collector akımı ile endüstriyel güç dönüştürme uygulamalarında kullanılmaktadır. NPT tipi IGBT yapısına sahip olan bileşen, maksimum 350W güç kapasitesi ile çalışır. Vce(on) değeri 3.2V (20V gate voltajında, 50A akımda) olup, düşük anahtarlama kayıpları sağlar. Chassis mount tipi montajla sabitlenmekte ve 150°C işletim sıcaklığına dayanmaktadır. Endüstriyel invertörler, motor kontrol devreleri ve AC/DC konvertörlerinde yaygın olarak uygulanır. Üreticinin geçici olarak stoğunda bulunmadığı bildirilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single Chopper |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 20V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
