IGBT Transistörler - Modüller

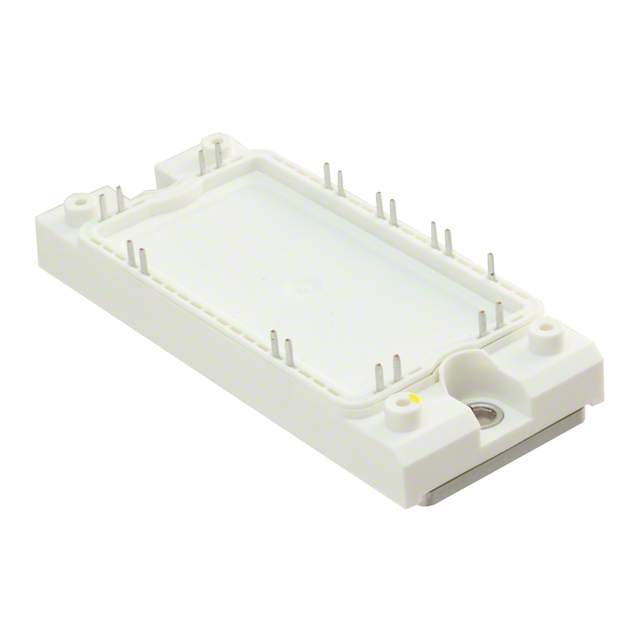

DDB6U134N16RRBOSA1
IGBT MOD 1600V 70A 500W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- DDB6U134N16RRBOSA1
DDB6U134N16RRBOSA1 Hakkında
DDB6U134N16RRBOSA1, Infineon Technologies tarafından üretilen 1600V/70A kapasiteli NPT tipi IGBT modülüdür. Maksimum 500W güç seviyeleri için tasarlanan bu komponent, yüksek gerilim uygulamalarında anahtarlama elemanı olarak işlev görür. 2.75V Vce(on) değeri ile verimli iletim özelliği sunmaktadır. Giriş kapasitansı 5.1 nF @ 25V'dir. NTC termistör entegrasyonu ile sıcaklık kontrolü sağlayan modül, chassis montaj türüne uygun tasarlanmıştır. 150°C maksimum işletme sıcaklığında stabil performans gösterir. Endüstriyel sürücü devreleri, güç dönüştürücüler ve yüksek gerilim anahtarlama uygulamalarında kullanılmaktadır. Ürün Infineon tarafından üretim durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.75V @ 15V, 70A |
| Voltage - Collector Emitter Breakdown (Max) | 1600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
