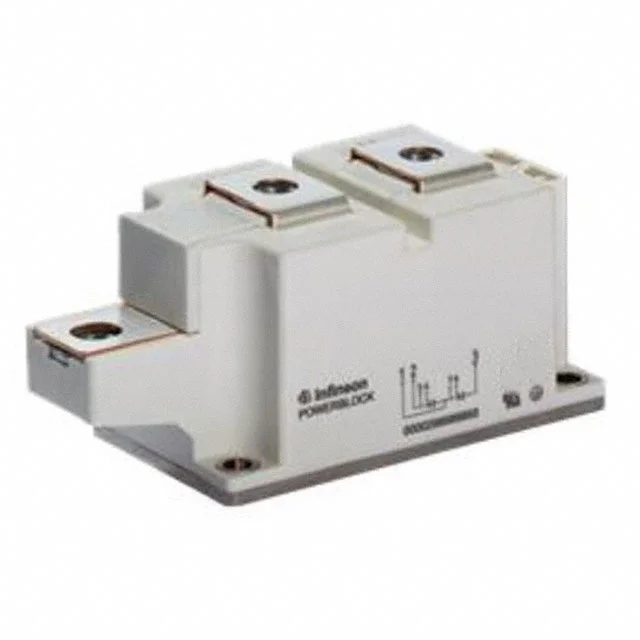

DD340N22SHPSA1
MOD DIODE PWRBLOCK PB50SB-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD340N22SHPSA1
DD340N22SHPSA1 Hakkında
DD340N22SHPSA1, Infineon Technologies tarafından üretilen MOD DIODE PWRBLOCK PB50SB-1 modülüdür. Bu bileşen, yüksek akım uygulamaları için tasarlanmış güç doğrultma diyotu dizisidir. 330A ortalama doğrultulmuş akım kapasitesi ve 2200V maksimum ters voltajı ile, endüstriyel güç kaynakları, konvertörler ve enerji yönetimi sistemlerinde kullanılır. 1 çift seri bağlantılı diyot konfigürasyonuna sahip standart recovery tipindedir. Şasi montajlı paket tasarımı, düşük termal dirençle yüksek güç disipasyonunu sağlar. -40°C ile 135°C işletme sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 330A |
| Current - Reverse Leakage @ Vr | 1 mA @ 2200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 135°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB50SB-1 |
| Voltage - DC Reverse (Vr) (Max) | 2200 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
