Diyotlar - Doğrultucular - Diziler

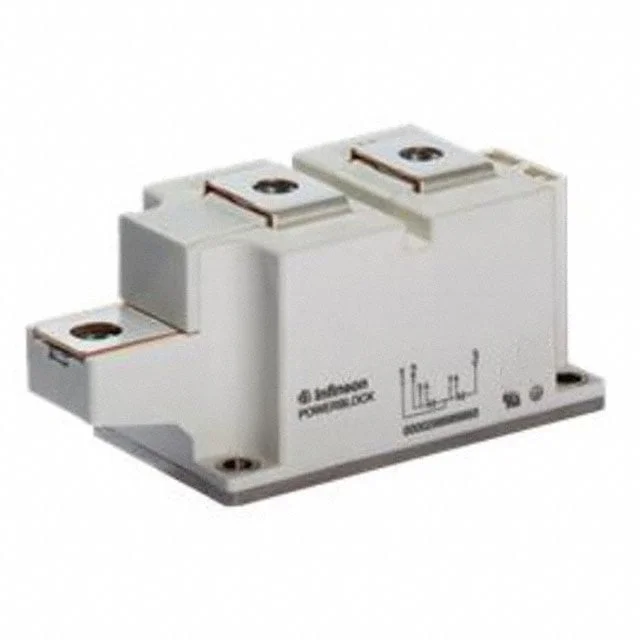

DD340N18SHPSA1
MOD DIODE PWRBLOCK PB50SB-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD340N18SHPSA1
DD340N18SHPSA1 Hakkında
DD340N18SHPSA1, Infineon Technologies tarafından üretilen bir yüksek kapasiteli güç diyotu modülüdür. PWRBLOCK PB50SB-1 paketinde sunulan bu bileşen, 1 çift seri bağlantılı diyot konfigürasyonu ile tasarlanmıştır. 330A ortalama doğrultulmuş akım kapasitesi ve 1800V maksimum ters gerilim ile yüksek güçlü uygulamalarda kullanılır. Standart recovery hızı >500ns özellikleriyle, endüstriyel güç kaynakları, kaynak makineleri ve ağır kontrol devrelerinde doğrultma görevi üstlenir. Kasa tipi chassis mount olarak tasarlanan bileşen, -40°C ile 135°C arasında çalışır. Ters yönlü kaçak akımı 1800V'ta 1mA ile sınırlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 330A |
| Current - Reverse Leakage @ Vr | 1 mA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 135°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB50SB-1 |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
