Diyotlar - Doğrultucular - Diziler
DD261N22KTIMHPSA1
THYR / DIODE MODULE DK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD261N22KTIMHPSA1
DD261N22KTIMHPSA1 Hakkında

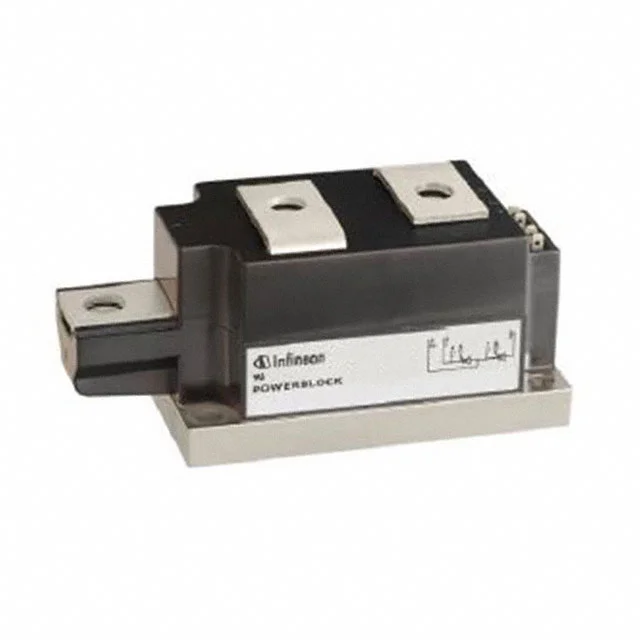

DD261N22KTIMHPSA1, Infineon Technologies tarafından üretilen yüksek akım doğrultma diyot modülüdür. 1 pair seri bağlantı konfigürasyonuyla tasarlanmış olan bu bileşen, 260A ortalama doğrultulmuş akım (Io) kapasitesine sahiptir. Maksimum 2200V ters gerilim (Vr) ile çalışabilir ve 1.42V @ 800A maksimum ileri gerilim (Vf) değerine sahiptir. BG-PB50-1 paket tipiyle sunulan modül, chassis mount montajı için uygundur. Standart recovery karakteristiği (>500ns) ile endüstriyel doğrultma, güç kaynakları ve enerji dönüştürme uygulamalarında kullanılır. 150°C maksimum bağlantı sıcaklığında güvenli çalışır. Standart diyot türü olması, yüksek akım ve gerilim değerlerinde istikrarlı performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 40 mA @ 2200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB50-1 |
| Voltage - DC Reverse (Vr) (Max) | 2200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.42 V @ 800 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
