Diyotlar - Doğrultucular - Diziler

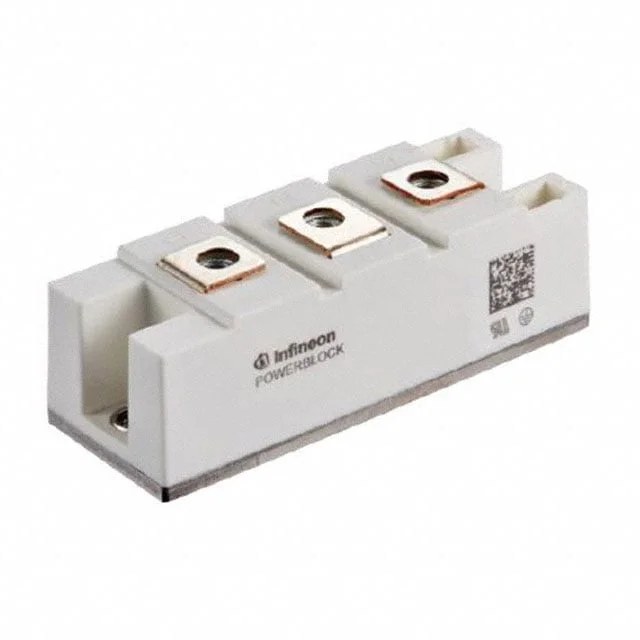

DD220N16SHPSA1
DIODE MOD GP 1600V 273A BGPB34SB
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD220N16SHPSA1
DD220N16SHPSA1 Hakkında
DD220N16SHPSA1, Infineon Technologies tarafından üretilen 1600V 273A yüksek akım kapasiteli doğrultucu diyot modülüdür. Seri bağlantılı diyot çiftinden oluşan bu komponent, güç elektroniği uygulamalarında AC/DC dönüştürme işlevini gerçekleştirir. 1.39V forward voltaj ve 1mA ters kaçak akımı ile yüksek verimlilikte çalışan modül, 150°C maksimum junction sıcaklığında çalışabilir. BG-PB34SB-1 kasa türünde chassis mount olarak tasarlanmış olan komponent, industrial güç kaynakları, kaynak cihazları, motor kontrol devreleri ve ağır endüstriyel uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 273A |
| Current - Reverse Leakage @ Vr | 1 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB34SB-1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.39 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
