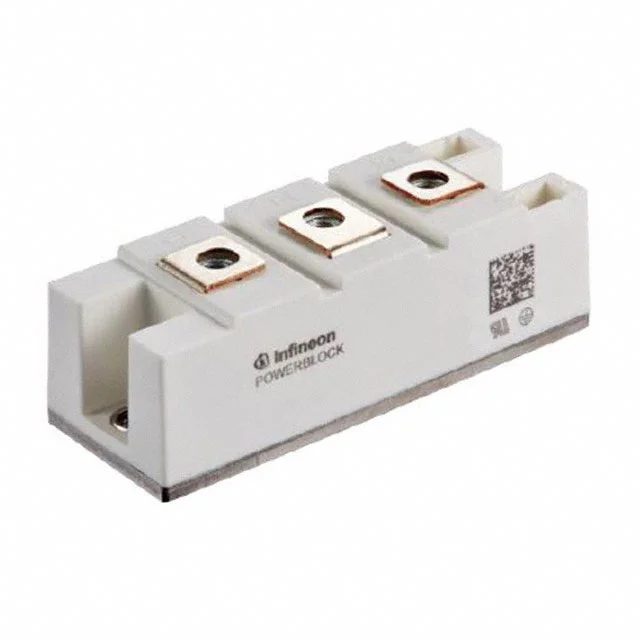

DD180N22SHPSA1
MODULE DIODE THY PB34SB-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD180N22SHPSA1
DD180N22SHPSA1 Hakkında
DD180N22SHPSA1, Infineon Technologies tarafından üretilen bir diyot modülü olup, yüksek güçlü doğrultma uygulamaları için tasarlanmıştır. Bu komponent, 226A ortalama doğrultulmuş akım ve 2200V maksimum ters gerilim değerleriyle endüstriyel güç uygulamalarında kullanılır. Seri bağlı 1 çift diyot konfigürasyonuna sahip olan bu modül, chassis montajı için uygun olup, -40°C ile 135°C arasında çalışabilir. Standard recovery karakteristiğine (>500ns) sahip olan komponent, güç kaynakları, invertör devreleri ve AC/DC dönüştürücüler gibi uygulamalarda tercih edilir. BG-PB34SB-1 paket tipi ile sunulan bu diyot dizisi, yüksek ters akım performansı (2200V'de 1mA) sayesinde güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 226A |
| Current - Reverse Leakage @ Vr | 1 mA @ 2200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 135°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB34SB-1 |
| Voltage - DC Reverse (Vr) (Max) | 2200 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
