Diyotlar - Doğrultucular - Diziler

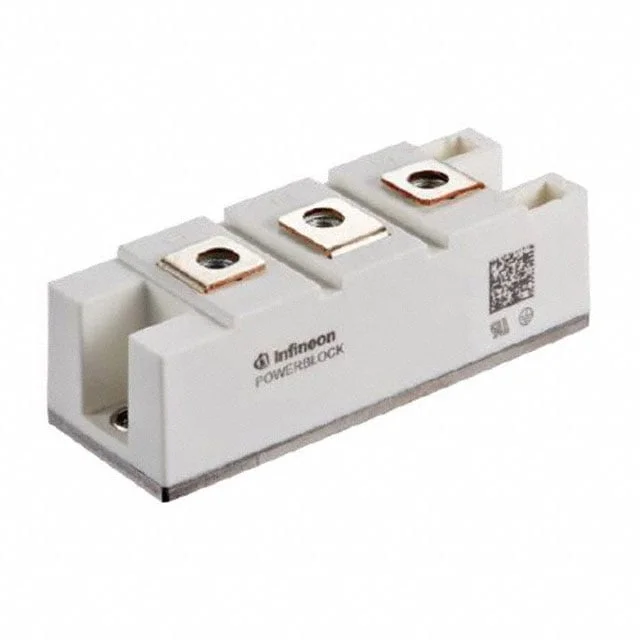

DD180N20SHPSA1
MODULE DIODE THY PB34SB-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DD180N20SHPSA1
DD180N20SHPSA1 Hakkında
DD180N20SHPSA1, Infineon Technologies tarafından üretilen yüksek akım doğrultma diyotu modülüdür. PB34SB-1 kasa tipinde sunulan bu komponent, 226A ortalama doğrultulmuş akım ve 2000V maksimum reverse voltaj ile güç kaynakları, endüstriyel sürücüler ve yüksek akımlı AC/DC dönüştürücülerde kullanılır. Seri bağlantılı diyot çifti konfigürasyonu ile tasarlanan bu modül, -40°C ile +135°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Şasi montajına uygun tasarımı, kompakt alan gereksinimleri olan uygulamalara uygundur. Standard recovery özelliği ile hızlı anahtarlama uygulamalarında güvenilir şekilde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 226A |
| Current - Reverse Leakage @ Vr | 1 mA @ 2000 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 135°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | BG-PB34SB-1 |
| Voltage - DC Reverse (Vr) (Max) | 2000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
